Die Edelstahl-Gelenk-Klemmverbinder GN 287 bestehen aus Laschen-Klemmverbindern GN 275 und GN 277.
Die Klemmbohrungen sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
An den Schraubstellen z1 verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Bohrung d1 | B 14 |
|---|
| Bohrung d2 | B 15 |
|---|
| Kennziffer | 2 - mit 3 Edelstahl-Zylinderschrauben DIN 912 |
|---|
| b Laschenbreite | 25 |
|---|
| k1 | 31,5 |
|---|
| k2 | 25 |
|---|
| l1 | 100 |
|---|
| l2 | 34,5 |
|---|
| l3 | 25 |
|---|
| m1 | 29,5 |
|---|
| m2 | 48,5 |
|---|
| z1 Schraubstellen | M6-20 |
|---|
| z2 Schraubstelle | M6-20 |
|---|
| für z2 l4 | 45 | 63 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,324 kg |
|---|

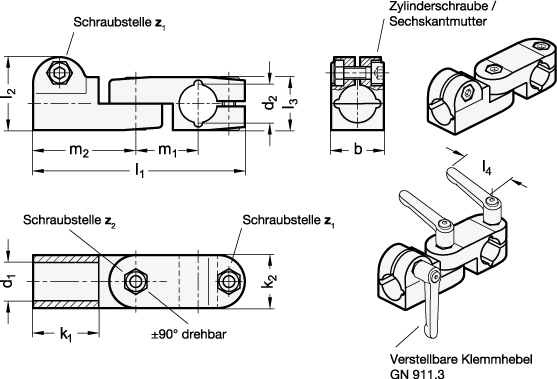

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 287 |
|---|
| Bestellbezeichnung | GN 287-B14-B15-2-NI |
|---|
| EAN | 4045525752290 |
|---|
| Ganter-Bezeichnung | Edelstahl-Gelenk-Klemmverbinder |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73072210 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
