Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912. Sie kann durch ein Klemmhebelset GN 511 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Technische Daten
| Bohrung d1 | B 8 |
|---|
| Bohrung d2 | B 8 |
|---|
| Oberfläche | MT - matt, gleitgeschliffen |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d3 Klemmgewinde | M 4 |
|---|
| k | 14 |
|---|
| l1 | 37 |
|---|
| l2 | 13,5 |
|---|
| m | 10 |
|---|
| Klemmhebel für d3 | 511-M4-14 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,016 kg |
|---|

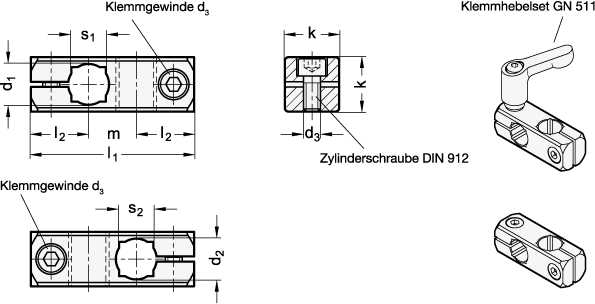

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 474 |
|---|
| Bestellbezeichnung | GN 474-B8-B8-MT |
|---|
| EAN | 4045525639737 |
|---|

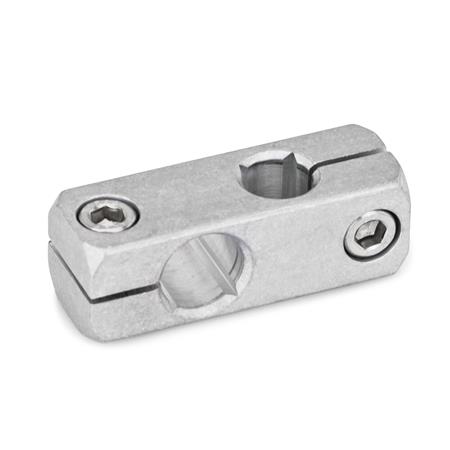

| Ganter-Bezeichnung | Kreuz-Klemmhalter, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
