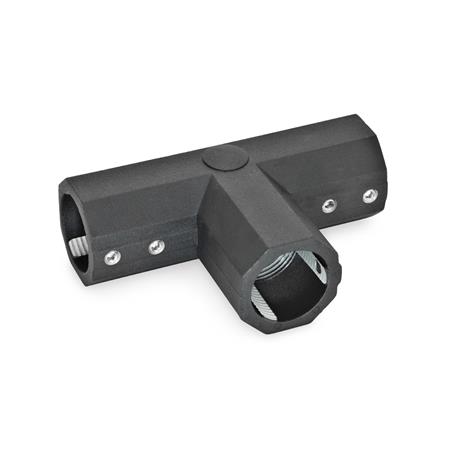

Gehäuse GN 298 für Winkel- / T-Getriebe werden in Verbindung mit Kegelrädern GN 297 und Linear- / Übertragungseinheiten GN 391 eingesetzt. Die Winkel- / T-Getriebe dienen dazu, die Drehbewegung einer Linear- / Übertragungseinheit um 90° umzulenken.
Eine Montageanleitung mit weiteren Hinweisen und Angaben ist jeder Lieferung beigefügt.
Technische Daten
| s | 40 |
|---|
| Bohrung d | B 30 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Form | T - Gehäuse für T-Getriebe |
|---|
| Werkstoff | AK - Aluminium-Kokillenguss |
|---|
| l1 | 84 |
|---|
| l2 | 126 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,280 kg |
|---|

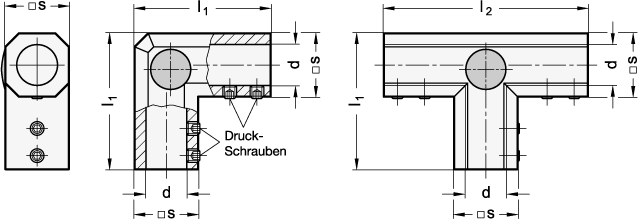

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 298 |
|---|
| Bestellbezeichnung | GN 298-40-B30-T-SW |
|---|
| EAN | 4045525649965 |
|---|
| Ganter-Bezeichnung | Gehäuse für Winkel- / T-Getriebe, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
