Kreuz-Verfahrschlitten GN 132.25 basieren auf Kreuz-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt. Bohrungen mit der Bezeichnung G sind mit Gleiteinsätzen ausgestattet.
Über die Schraubstellen z kann das Laufspiel der Führungsbohrungen d1 / d2 eingestellt oder der Verfahrschlitten nach erfolgter Verstellung geklemmt werden. Die Form B ist an den Schraubstellen mit Dichtungen ausgestattet.
Wenn die Klemmung schnell und werkzeuglos erfolgen soll, können die Hutmuttern durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden.
Technische Daten
| d1 - d2 | G50 - G50 |
|---|
| Form | B - mit Dichtungen |
|---|
| Kennziffer | 4 - mit 2 Edelstahl-Hutmuttern DIN 917 |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| b | 30 |
|---|
| d3 | 60 |
|---|
| d4 Befestigungsschrauben am Mitnehmer | M 6 |
|---|
| k Klemmlänge | 65 |
|---|
| l1 | 150 |
|---|
| m | 53 |
|---|
| z Schraubstellen | M 10 |
|---|
| Zubehör empf. Klemmhebel GN 911.3 für z l2 | 78 | 92 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,970 kg |
|---|

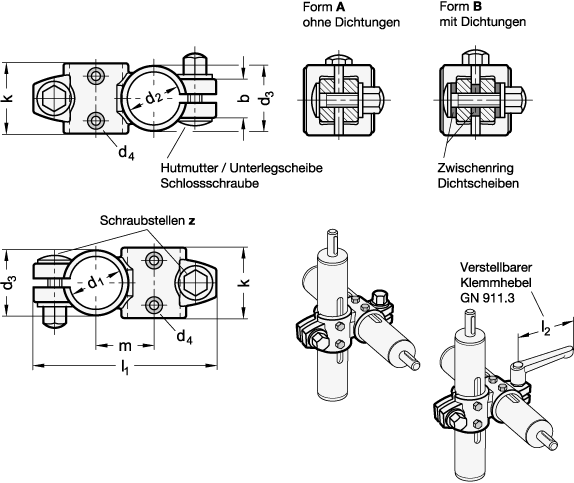

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 132.25 |
|---|
| Bestellbezeichnung | GN 132.25-G50-G50-B-4 |
|---|
| EAN | 4045525780873 |
|---|
| Ganter-Bezeichnung | Kreuz-Verfahrschlitten, für Zweiachssystem, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73072210 |
|---|
| eCl@ss 5.1.4 | 23309290 |
|---|
