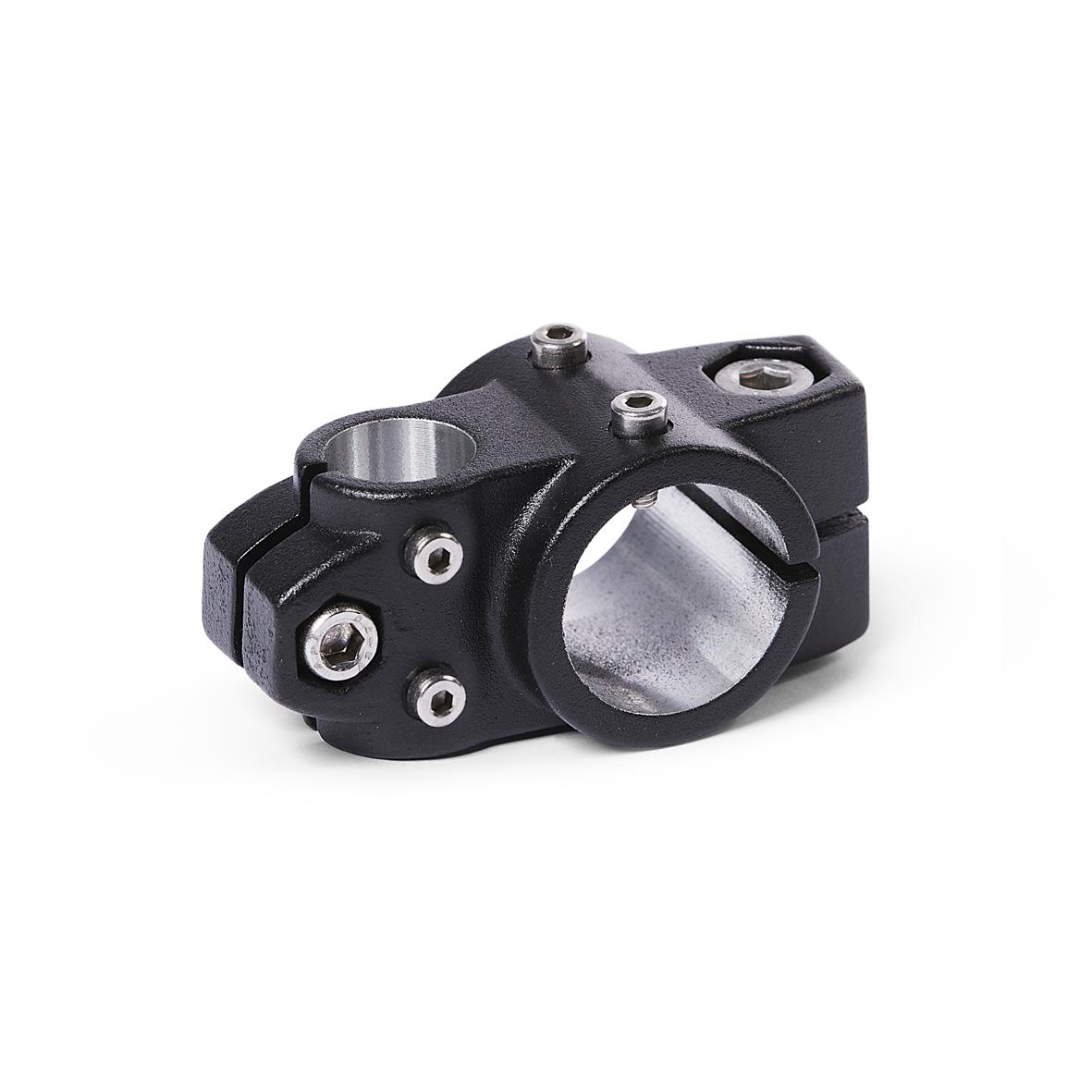

Kreuz-Verfahrschlitten GN 133.2 basieren auf Kreuz-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt. Bohrungen mit der Bezeichnung „G“ sind mit Gleiteinsätzen ausgestattet.
Über die Schraubstellen z1 / z2 kann das Laufspiel der Führungsbohrungen d1 / d2 eingestellt oder der Verfahrschlitten nach erfolgter Verstellung geklemmt werden.
Wenn die Klemmung schnell und werkzeuglos erfolgen soll, können die Zylinderschrauben durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Technische Daten
| d1 - d2 (ohne Gleiteinsatz) | B30 - B18 |
|---|
| Kennziffer | 2 - mit 2 Edelstahl-Zylinderschrauben ISO 4762 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d3 Befestigungsschraube am Mitnehmer | M 4 |
|---|
| d4 Befestigungsschraube am Mitnehmer | M 3 |
|---|
| k1 Klemmlänge | 40 |
|---|
| k2 Klemmlänge | 36 |
|---|
| l1 | 81,5 |
|---|
| l2 | 40 |
|---|
| l3 | 26 |
|---|
| m | 27 |
|---|
| z1 Schraubstelle | M8-25 |
|---|
| Innensechskantschrauben z2 | M6-20 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z1 l4 | 63 | 78 |
|---|
| für z2 l4 | 45 | 63 |
|---|
| d1 | B - Bohrung |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,133 kg |
|---|

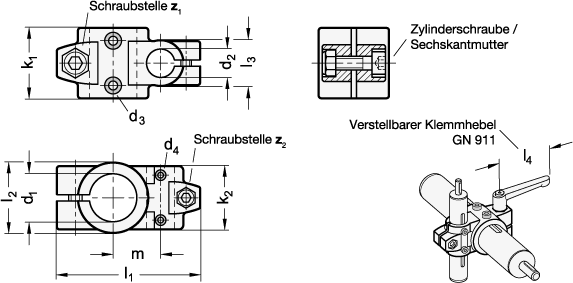

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 133.2 |
|---|
| Bestellbezeichnung | GN 133.2-B30-B18-2-SW |
|---|
| EAN | 4045525780927 |
|---|
| Ganter-Bezeichnung | Kreuz-Verfahrschlitten für Zweiachssystem, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 23309290 |
|---|
