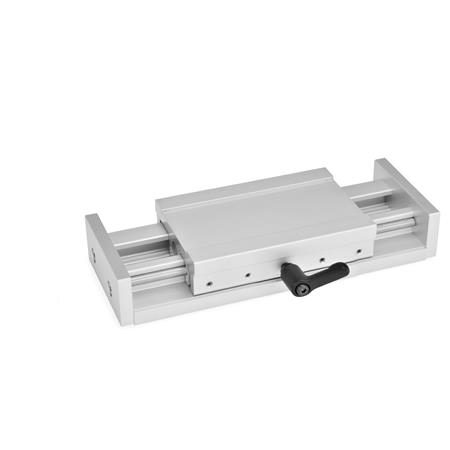

Verstellschlitten GN 900 können zu den verschiedensten Achskonfigurationen kombiniert werden.
Eine spezielle Klemmtechnik unter Verwendung von sogenannten Befestigungs- und Verbindungssätzen (GN 900.1, GN 900.2, GN 900.3) erlaubt eine schnelle und einfache Montage.
Feinzustellung mit Skalenring 0,05 mm; mit digitalem Stellungsanzeiger 0,02 mm.
Technische Daten
| Breite b | 30 |
|---|
| l1 - l2 | 50-5 |
|---|
| Kennziffer | 2 - mit Klemmhebel |
|---|
| Form | S - ohne Verstellspindel und Bedienelement |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d1 | M4 x 0,5 |
|---|
| d2 | M 3 |
|---|
| h1 | 9,3 |
|---|
| h2 | 16 |
|---|
| h3 | 17 |
|---|
| h4 | 4 |
|---|
| h5 | 3 |
|---|
| l3 | 45 |
|---|
| l4 | 4 |
|---|
| l5 | 6 |
|---|
| l12 | 28 |
|---|
| l13 | 22 |
|---|
| s | 16 |
|---|
| t | 1 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,082 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 900 |
|---|
| Bestellbezeichnung | GN 900-30-50-5-S-2 |
|---|
| EAN | 4045525533974 |
|---|
| Ganter-Bezeichnung | Verstellschlitten, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84798997 |
|---|
| eCl@ss 5.1.4 | 23301690 |
|---|
