Neben den in der Tabelle angegebenen Standard-Hublängen der Doppelrohr-Lineareinheiten GN 491 kann innerhalb der maximalen Hublängen jeder Hub realisiert werden.
Um die Verstellung bzw. Positionierung des Schlittens zu messen, können digitale Stellungsanzeiger angebaut werden.
Technische Daten
| Werkstoff | SCR - Stahl, verchromt |
|---|
| Durchmesser d1 | 60 |
|---|
| Länge l1 | 400 |
|---|
| Form | R1 - Rechtsgewinde, Wellenzapfen einseitig |
|---|
| max. Hub | 2740 |
|---|
| Gewindespindel | TR25x5 |
|---|
| b | 80 |
|---|
| d2 | 14 |
|---|
| d3 {Sp:s} | M 10 |
|---|
| d4 {Sp:s} | M 10 |
|---|
| d5 | 10,5 |
|---|
| d6 | 13,5 |
|---|
| für Schraube DIN 912 | M 8 |
|---|
| d7 | 16,5 |
|---|
| h1 | 86 |
|---|
| h2 | 90 |
|---|
| h3 | 4 |
|---|
| h4 | 45 |
|---|
| h5 | 1,35 |
|---|
| l2 Gesamtlänge | 3xb+l1 |
|---|
| l3 | 240 |
|---|
| l4 | 19 |
|---|
| m1 | 2xb+l1 |
|---|
| m2 | 216 |
|---|
| m3 | 185 |
|---|
| m4 | 55 |
|---|
| m5 | 60 |
|---|
| m6 | 55 |
|---|
| m7 | 74 |
|---|
| m8 | 14 |
|---|
| m9 | 16,5 |
|---|
| s Sechskant | 17 |
|---|
| Passfeder DIN 6885 | A5x5x16 |
|---|
| Montageset | GN 491.1 |
|---|
| Stellungsanzeiger | GN 953 |
|---|
| Stellungsanzeiger2 | GN 9053 |
|---|
| Handrad | GN 9234 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 18,950 kg |
|---|

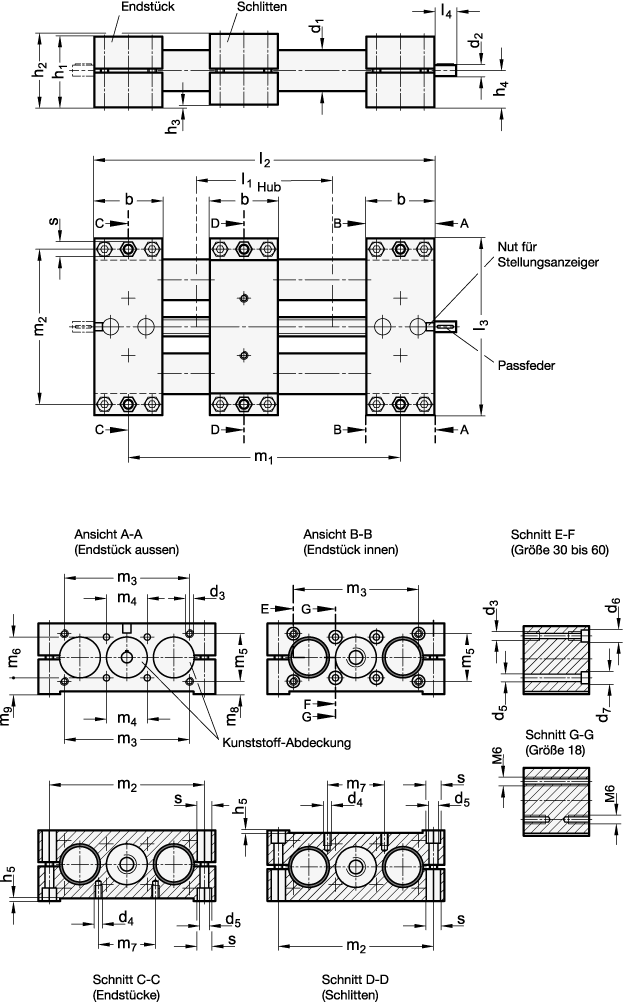

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 491 |
|---|
| Bestellbezeichnung | GN 491-60-400-R1-SCR |
|---|
| EAN | 4045525065185 |
|---|
| Ganter-Bezeichnung | Doppelrohr-Lineareinheiten, Einzelschlitten |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879059 |
|---|
| eCl@ss 5.1.4 | 23301601 |
|---|
