Teleskop-Linearkugellager GN 2410 bestehen aus zwei an den Läuferleisten miteinander verbundenen Linearkugellagern. Sie werden z. B. für Handhabungs- und Automatisierungsanwendungen oder im Vorrichtungsbau für das Verfahren in gerader Richtung eingesetzt, wenn große Hübe bei geringer Baugröße der Schienen gefordert sind.
Die Doppel-Anordnung hat den Vorteil, dass die radiale sowie axiale Belastbarkeit gleich hoch ist und dass sie sich in der Praxis als schmutzunempfindlich erweist.
Läuferleisten und Laufschienen sind gleich lang. Beide Schienen lassen sich soweit ausziehen, dass ein Hub von mehr als der Grundlänge l1 erreicht wird. Werden die Anschlagschrauben aus den Laufschienen entfernt, wird ein beidseitiger Hub der Laufschienen möglich.
Die Begrenzung des max. Hubs sollte durch externe Elemente gewährleistet werden. Die Anschläge der Schiene dienen zum Schutz gegen unbeabsichtigtes Ausziehen der Laufschienen.
Technische Daten
| Höhe h1 | 35 |
|---|
| Länge der Schiene l1 | 370 |
|---|
| Werkstoff | VS - Vergütungsstahl |
|---|
| Länge l11 | 370 - 406 |
|---|
| l12 | 450 - 494 |
|---|
| l13 | 530 - 558 |
|---|
| l14 | 610 - 646 |
|---|
| b1 | 16,5 |
|---|
| b2 | 34 |
|---|
| d | 6,5 |
|---|
| s | 3,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 2,230 kg |
|---|

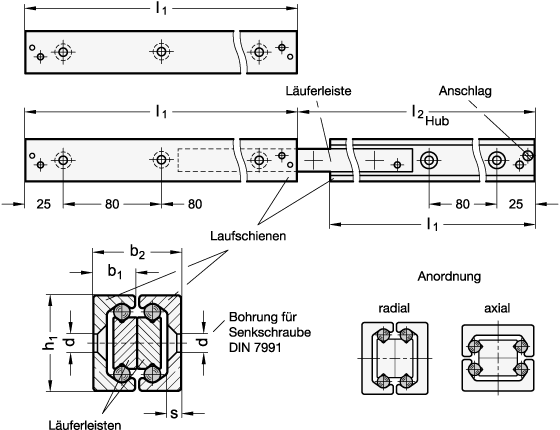

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 2410 |
|---|
| Bestellbezeichnung | GN 2410-35-370 |
|---|
| EAN | 4045525958524 |
|---|
| Ganter-Bezeichnung | Teleskop-Linearkugellager |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83024900 |
|---|
| eCl@ss 5.1.4 | 23300601 |
|---|
