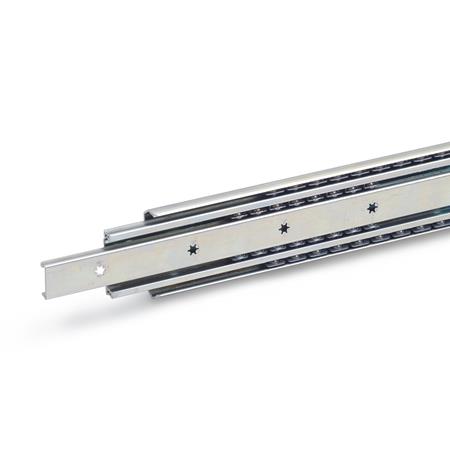

Teleskopschienen GN 1430 werden vertikal und paarweise verbaut. Der Hub erreicht ≈ 100 % der Nennlänge l1 (Vollauszug). Die Stoppgummi der Form E dämpfen das Anschlagen der Schiene in beiden Endstellungen und übernehmen die Arretierfunktion in der hinteren Endlage. Dies äußert sich durch eine leichte Hemmung beim Öffnen und Schließen. Treten in Auszugsrichtung größere statische oder dynamische Belastungen auf, sollten diese durch externe Anschlagelemente aufgenommen werden.
Die Teleskopschienen werden im Paar geliefert. Der Einbau kann aufgrund der Mechanik beliebig links- oder rechtsseitig am Auszug erfolgen.Die Erreichbarkeit aller Montagebohrungen wird durch Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhanden sein, es sind jedoch nur die Montagebohrungen abgebildet.
Technische Daten
| Länge l1 | 400 |
|---|
| Form | E - mit Stoppgummi, Arretierung hinten |
|---|
| Kennziffer | 2 - Befestigung über Senkbohrungen |
|---|
| Oberfläche | ZB - verzinkt, blau passiviert |
|---|
| Werkstoff | ST - Stahl |
|---|
| l2 Hub | 435 |
|---|
| l3 | 835 |
|---|
| Fs pro Paar in N bei 10.000 Zyklen | 1570 |
|---|
| bei 100.000 Zyklen | 970 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 3,090 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 1430 |
|---|
| Bestellbezeichnung | GN 1430-400-E-2-ZB |
|---|
| EAN | 4045525411852 |
|---|
| Ganter-Bezeichnung | Teleskopschienen mit Vollauszug, Belastbarkeit bis 2120 N |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83024200 |
|---|
| eCl@ss 5.1.4 | 23300601 |
|---|
