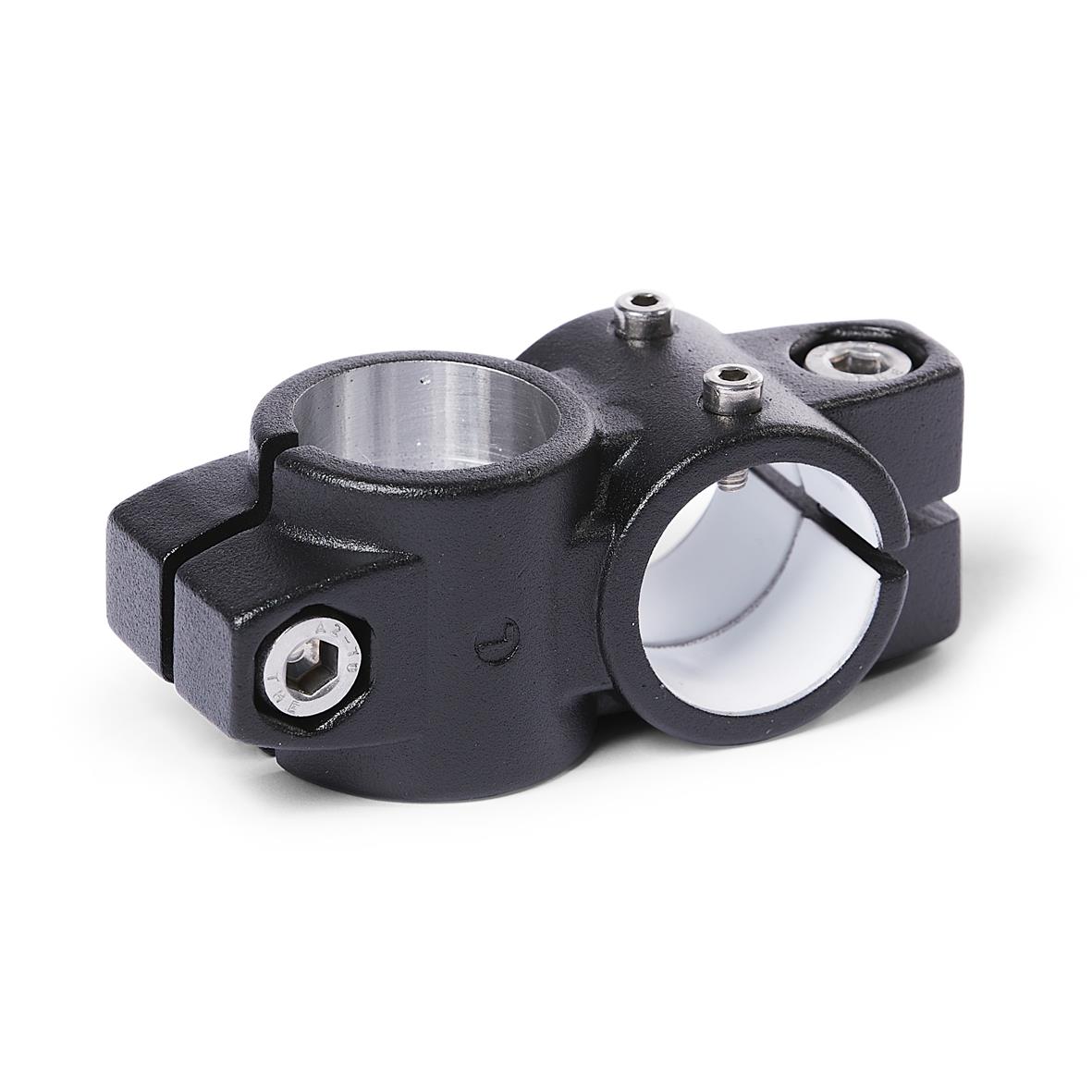

Kreuz-Verfahrschlitten GN 132.1 basieren auf Kreuz-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt. Bohrungen mit der Bezeichnung G sind mit Gleiteinsätzen ausgestattet.
Über die Schraubstellen z kann das Laufspiel der Führungsbohrungen d1 / d2 eingestellt oder der Verfahrschlitten nach erfolgter Verstellung geklemmt werden.
Wenn die Klemmung schnell und werkzeuglos erfolgen soll, können die Zylinderschrauben durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Technische Daten
| d1 - d2 | G30 - B30 |
|---|
| k Klemmlänge | 56 |
|---|
| Oberfläche | S - schwarz, RAL 9005, strukturmatt |
|---|
| Kennziffer | 2 - mit 2 Edelstahl-Zylinderschrauben ISO 4762 |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d3 Befestigungsschrauben am Mitnehmer | M 4 |
|---|
| l1 | 125 |
|---|
| l2 | 56 |
|---|
| m | 45 |
|---|
| z Schraubstellen | M10-35 |
|---|
| d1 | G - mit Gleiteinsatz |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,570 kg |
|---|

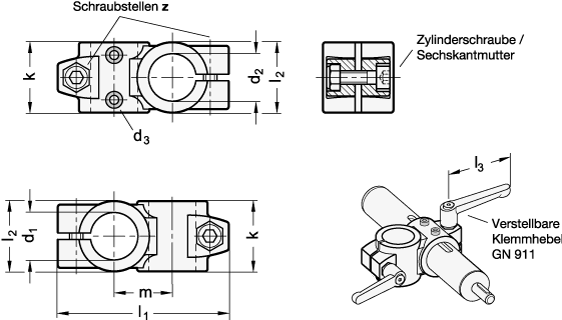

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 132.1 |
|---|
| Bestellbezeichnung | GN 132.1-G30-B30-56-2-S |
|---|
| EAN | 4045525729018 |
|---|
| Ganter-Bezeichnung | Kreuz-Verfahrschlitten, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 23309290 |
|---|
