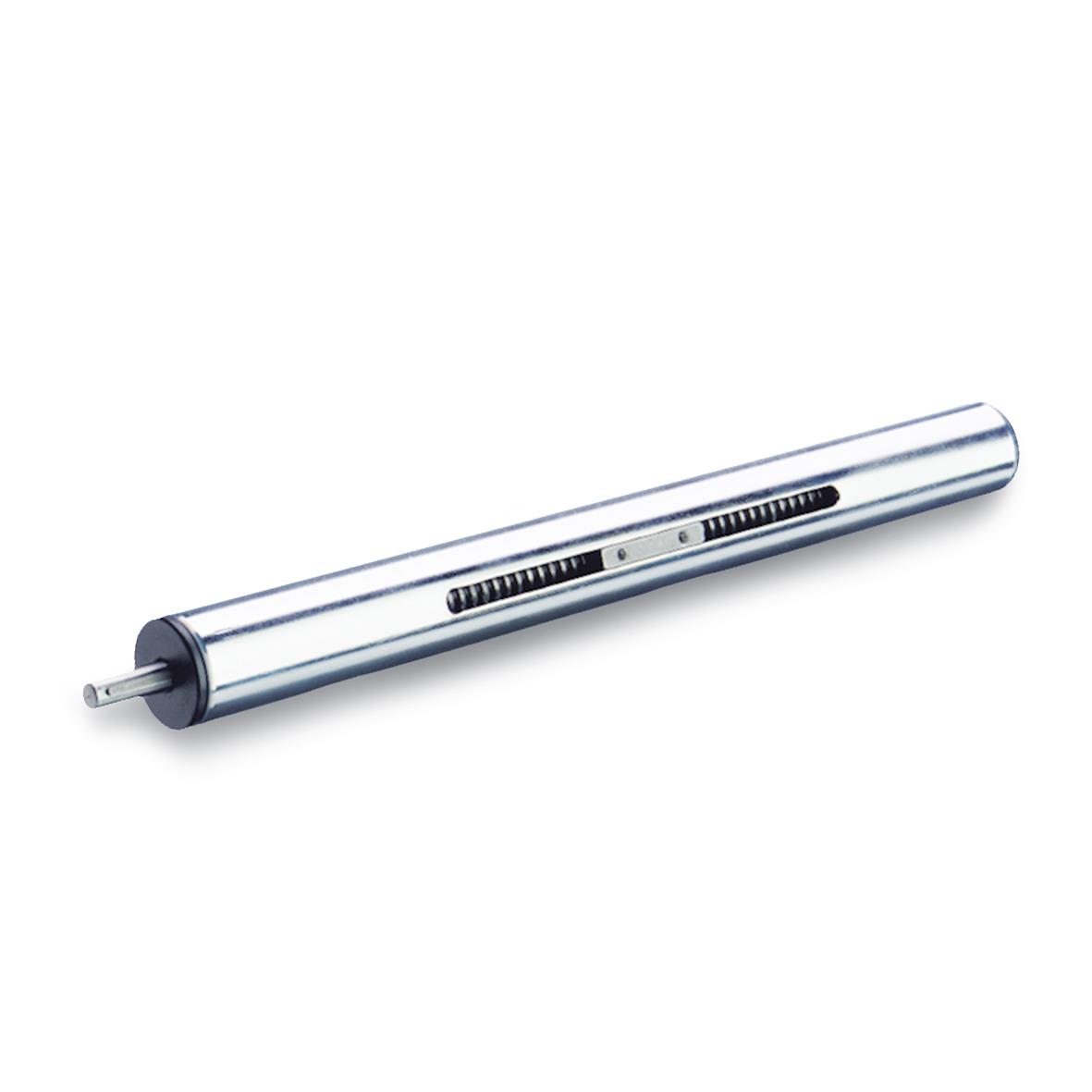

Neben den in der Tabelle angegebenen Standard-Hublängen der Lineareinheiten GN 291 kann innerhalb der maximalen Hublängen jeder Hub realisiert werden.
Innerhalb des Rohrklemmverbinder-Programmes stehen die verschiedensten Bauteile zur Verfügung, um die Lineareinheiten zu befestigen und zu Verfahrschlitten auszubauen.
Um die Verstellung bzw. Positionierung der Verfahrschlitten zu messen, können digitale oder analoge Stellungsanzeiger angebaut werden. Des Weiteren kann das Führungsrohr mit einer Längsskala versehen werden.
Technische Daten
| Werkstoff | SCR - Stahl, verchromt |
|---|
| Außendurchmesser d1 | 40 |
|---|
| Länge l1 | 170 |
|---|
| Form | R1 - Rechtsgewinde, Wellenzapfen einseitig |
|---|
| max. Hub | 1570 |
|---|
| Gewindespindel | TR20x4 |
|---|
| d2 | 12 |
|---|
| d3 | M 5 |
|---|
| l2 Gesamtlänge | l1+235 |
|---|
| l3 | 117,5 |
|---|
| l4 | 17 |
|---|
| m1 | 42 |
|---|
| m2 | 54 |
|---|
| für Passfeder DIN 6885 | A4x4x12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 1,979 kg |
|---|

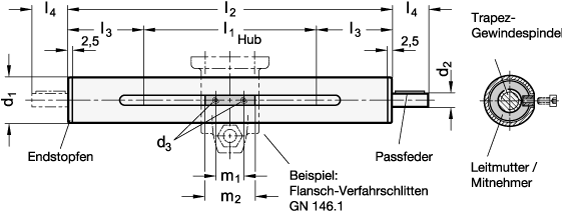

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 291 |
|---|
| Bestellbezeichnung | GN 291-40-170-R1-SCR |
|---|
| EAN | 4045525129115 |
|---|
| Ganter-Bezeichnung | Lineareinheiten, Stahl / Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879059 |
|---|
| eCl@ss 5.1.4 | 23301601 |
|---|
