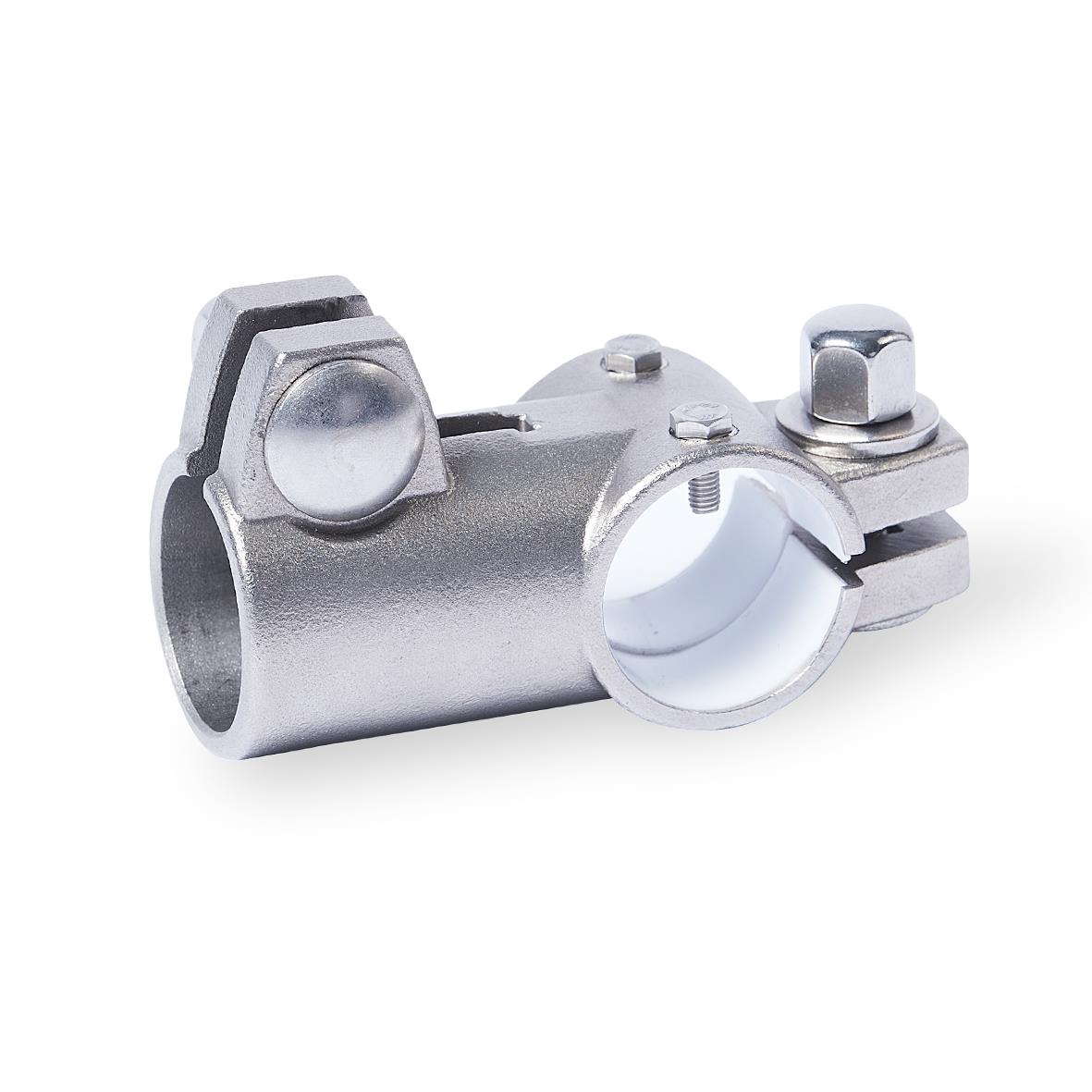

Winkel-Verfahrschlitten GN 192.15 basieren auf Winkel-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt. Bohrungen mit der Bezeichnung G sind mit Gleiteinsätzen ausgestattet.
Über die Schraubstelle z2 kann das Laufspiel der Führungsbohrung d1 eingestellt oder der Verfahrschlitten nach erfolgter Verstellung geklemmt werden. Die Form B ist an den Schraubstellen mit Dichtungen ausgestattet
Wenn die Klemmung schnell und werkzeuglos erfolgen soll, können die Hutmuttern durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.3 ersetzt werden.
Technische Daten
| Bohrung d1 | G 50 |
|---|
| Bohrung d2 | B 50 |
|---|
| Form | A - ohne Dichtungen |
|---|
| Kennziffer | 4 - mit Edelstahl-Hutmutter DIN 917 |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| b | 30 |
|---|
| d3 Befestigungsschraube am Mitnehmer | M 6 |
|---|
| k1 Klemmlänge | 65 |
|---|
| k2 Klemmlänge | 75 |
|---|
| l1 | 151,5 |
|---|
| l2 | 48,5 |
|---|
| m | 103 |
|---|
| z1 Schraubstelle | M 10 |
|---|
| z2 Schraubstelle | M 10 |
|---|
| Zubehör empf. Klemmhebel GN 911.3 für z1 l3 | 78 | 92 |
|---|
| Zubehör empf. Klemmhebel GN 911.3 für z1 x1 | 78 |
|---|
| für z2 l3 | 78 | 92 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 1,023 kg |
|---|

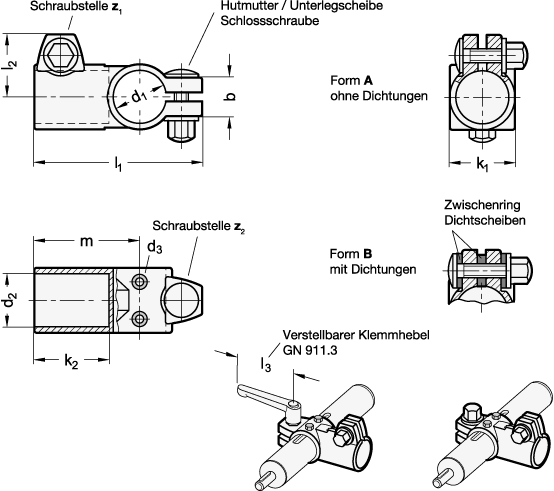

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 192.15 |
|---|
| Bestellbezeichnung | GN 192.15-G50-B50-A-4 |
|---|
| EAN | 4045525781153 |
|---|
| Ganter-Bezeichnung | Winkel-Verfahrschlitten, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73072210 |
|---|
| eCl@ss 5.1.4 | 23309290 |
|---|
