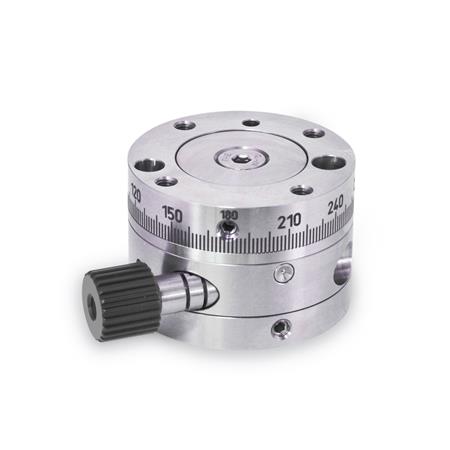

Drehversteller GN 900.6 sind Dreheinheiten für den manuellen Betrieb. Zur Erzeugung der Drehbewegung wird ein hochwertiges Schneckengetriebe eingesetzt.
Der Drehversteller verfügt auch über eine Schnellverstellung. Hierzu ist eine seitlich am Drehteller zugängliche Schraube zu lösen. Zusätzlich geklemmt werden kann der Drehteller über eine seitlich im Sockel zugängliche Schraube. In beiden Fällen kommen Konuselemente zum Einsatz.
Technische Daten
| Durchmesser d1 | 55 |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d2 Gewinde - Tiefe | M 5 - 8 |
|---|
| d3 für Zylinderschrauben DIN 912 | 4,3 |
|---|
| x1 | M 4 |
|---|
| d4 Bohrung-Tiefe | 4 - 10 |
|---|
| d5 | 17 |
|---|
| h | 38 |
|---|
| Länge | 17,5 |
|---|
| l2 | 44 |
|---|
| m1 | 32 |
|---|
| m2 | 42 |
|---|
| m3 | 20 |
|---|
| geeignet für Montageplatten GN 900.4 Größe | GN_900.4-50 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,662 kg |
|---|

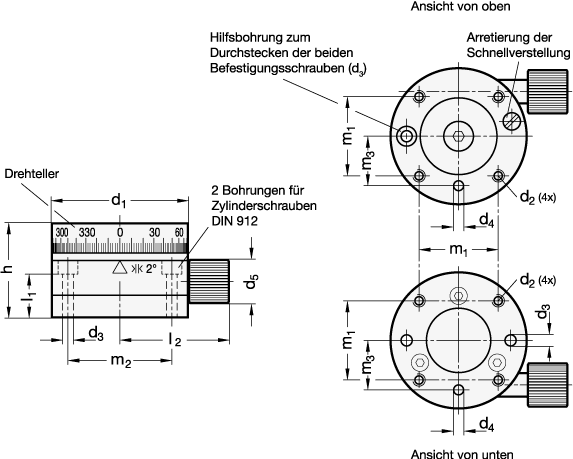

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 900.6 |
|---|
| Bestellbezeichnung | GN 900.6-55 |
|---|
| EAN | 4045525511699 |
|---|
| Ganter-Bezeichnung | Drehversteller, Edelstahl, mit Aluminium-Drehknopf |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84798997 |
|---|
| eCl@ss 5.1.4 | 23309211 |
|---|
