Kreuz-Verfahrschlitten GN 134.2 basieren auf Kreuz-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt.
Zentrierbuchsen an den Schraubstellen eliminieren das axiale Spiel. Die Breite des Vierkants s1 ist maßlich mit Spiel auf die Vierkant-Lineareinheiten abgestimmt.
Wenn die Klemmung schnell und werkzeuglos erfolgen soll, können die Zylinderschrauben durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Technische Daten
| Bohrung d1 - Vierkant s2 | B30-V30 |
|---|
| Klemmlänge | 50 |
|---|
| Kennziffer | 2 - mit 4 Edelstahl-Zylinderschrauben ISO 4762 |
|---|
| Oberfläche | S - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d3 Befestigungsschraube am Mitnehmer | M 4 |
|---|
| l1 | 79,5 |
|---|
| l2 | 68 |
|---|
| m | 33,5 |
|---|
| z Schraubstellen | M8-30 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z l3 | 63 | 78 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,314 kg |
|---|

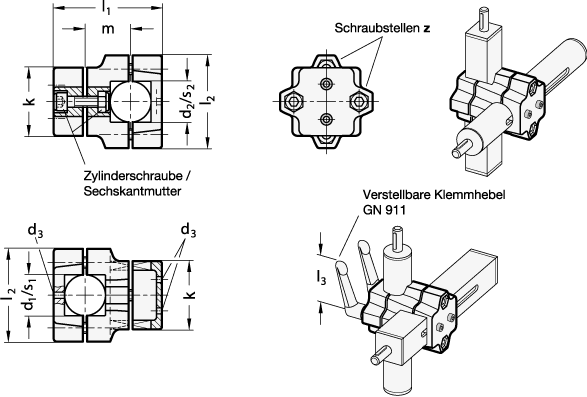

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 134.2 |
|---|
| Bestellbezeichnung | GN 134.2-B30-V30-50-2-S |
|---|
| EAN | 4045525809161 |
|---|
| Ganter-Bezeichnung | Kreuz-Verfahrschlitten, Aluminium, mehrteilig, für Zweiachssystem |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 23309290 |
|---|
