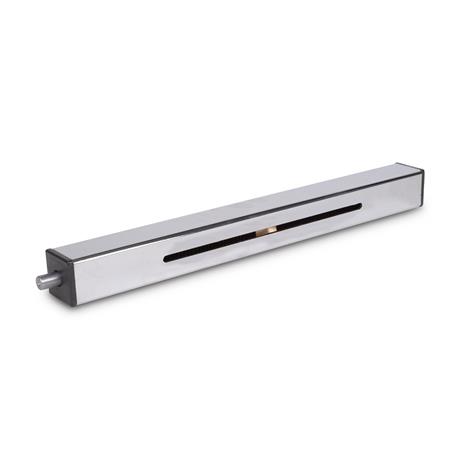

Vierkant-Lineareinheiten GN 291.1 werden eingesetzt, wenn an den Verfahrschlitten hohe Torsionskräfte auftreten.
Neben den in der Tabelle angegebenen Standard-Hublängen der Lineareinheiten kann innerhalb der maximalen Hublänge jeder Hub realisiert werden.
Mittels Verfahrschlitten lässt sich die lineare Bewegung der Leitmutter über einen Mitnehmer nach außen übertragen. Die Mitnehmer liegen den jeweiligen Verfahrschlitten bei. Außerdem stehen innerhalb des Rohr-Klemmverbinder-Programmes die verschiedensten Bauteile zur Verfügung, um die Lineareinheiten zu befestigen.
Um die Verstellung bzw. Positionierung der Verfahrschlitten zu messen, kann das Vierkantrohr mit einer Längsskala versehen werden.
Technische Daten
| Werkstoff | SCR - Stahl, verchromt |
|---|
| Außendurchmesser s | 50 |
|---|
| Länge l1 | 215 |
|---|
| Form | R1 - Rechtsgewinde, Wellenzapfen einseitig |
|---|
| max. Hub | 1565 |
|---|
| Gewindespindel | TR20x4 |
|---|
| d1 | 12 |
|---|
| d2 | M 6 |
|---|
| l2 Gesamtlänge | l~1~+245 |
|---|
| l3 | 122,5 |
|---|
| l4 | 18 |
|---|
| m1 | 42 |
|---|
| m2 | 54 |
|---|
| für Passfeder DIN 6885 | A4x4x12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 3,100 kg |
|---|

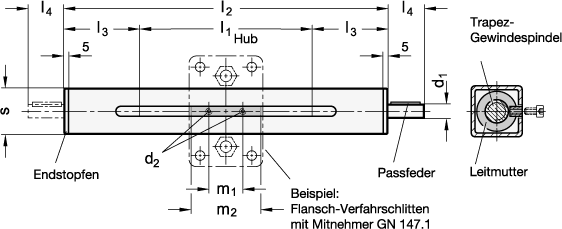

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 291.1 |
|---|
| Bestellbezeichnung | GN 291.1-50-215-R1-SCR |
|---|
| EAN | 4045525657595 |
|---|
| Ganter-Bezeichnung | Vierkant-Lineareinheiten, Stahl, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879059 |
|---|
| eCl@ss 5.1.4 | 23301601 |
|---|
