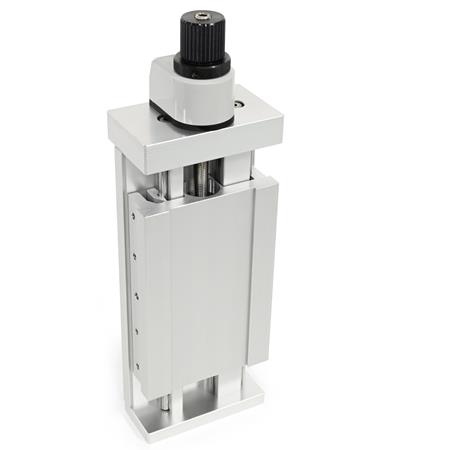

Verstellschlitten GN 900 können zu den verschiedensten Achskonfigurationen kombiniert werden.
Eine spezielle Klemmtechnik unter Verwendung von sogenannten Befestigungs- und Verbindungssätzen (GN 900.1, GN 900.2, GN 900.3) erlaubt eine schnelle und einfache Montage.
Feinzustellung mit Skalenring 0,05 mm; mit digitalem Stellungsanzeiger 0,02 mm.
Technische Daten
| Breite b | 80 |
|---|
| l1 - l2 | 195-75 |
|---|
| Kennziffer | 1 - ohne Klemmhebel |
|---|
| Form | DR - mit Drehknopf und digitalem Stellungsanzeiger GN 954, Form AR |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d1 | M8 x 1 |
|---|
| d2 | M 5 |
|---|
| d5 | 22 |
|---|
| h1 | 20,5 |
|---|
| h2 | 35,5 |
|---|
| h3 | 36 |
|---|
| h4 | 10 |
|---|
| h5 | 10 |
|---|
| h6 | 51 |
|---|
| h7 | 37 |
|---|
| h8 | 10 |
|---|
| l3 | 120 |
|---|
| l4 | 8 |
|---|
| l5 | 16 |
|---|
| l8 | 55 |
|---|
| l9 | 27 |
|---|
| l10 | 33 |
|---|
| s | 50 |
|---|
| t | 2 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 1,340 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 900 |
|---|
| Bestellbezeichnung | GN 900-80-195-75-DR-1 |
|---|
| EAN | 4045525533110 |
|---|
| Ganter-Bezeichnung | Verstellschlitten, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84798997 |
|---|
| eCl@ss 5.1.4 | 23301690 |
|---|
