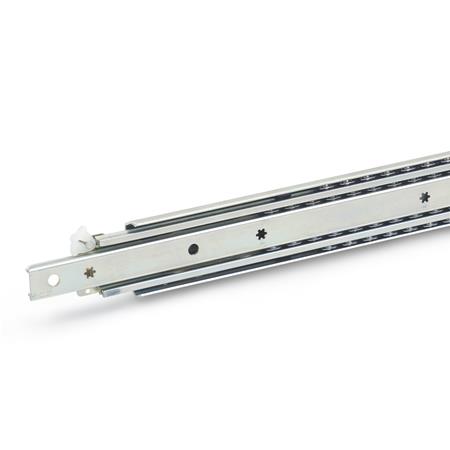

Teleskopschienen GN 1426 werden vertikal und paarweise verbaut. Durch den speziellen Aufbau erreicht der Hub beidseitig ≈ 100 % der Nennlänge l1 (beidseitiger Vollauszug). Anwendungen wie z.B. die beidseitige Beladung einer Schublade sind so realisierbar. Die Stoppgummi der Form B dämpfen das Anschlagen der Schiene in der vorderen Endstellung. Treten in Auszugsrichtung größere statische oder dynamische Belastungen auf, sollten diese durch externe Anschlagelemente aufgenommen werden.
Die Teleskopschienen werden im Paar geliefert. Der Einbau kann aufgrund der Mechanik beliebig links- oder rechtsseitig am Auszug erfolgen.Die Erreichbarkeit aller Montagebohrungen wird durch Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhanden sein, es sind jedoch nur die Befestigungsbohrungen abgebildet.
Technische Daten
| Länge l1 | 600 |
|---|
| Form | B - mit Stoppgummi |
|---|
| Kennziffer | 2 - Befestigung über Senkbohrungen |
|---|
| Oberfläche | ZB - verzinkt, blau passiviert |
|---|
| Werkstoff | ST - Stahl |
|---|
| l2 Hub | 607 |
|---|
| l3 | 1192,5 |
|---|
| Fs pro Paar in N bei 10.000 Zyklen | 1190 |
|---|
| bei 100.000 Zyklen | 790 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 3,340 kg |
|---|

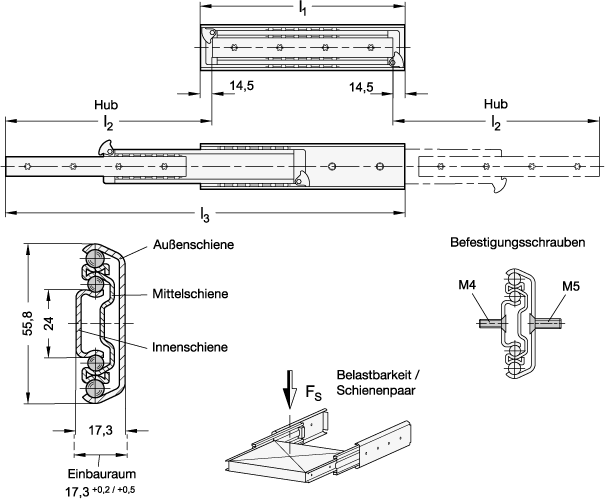

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 1426 |
|---|
| Bestellbezeichnung | GN 1426-600-B-2-ZB |
|---|
| EAN | 4045525411807 |
|---|
| Ganter-Bezeichnung | Teleskopschienen mit beidseitigem Vollauszug, Belastbarkeit bis 1380 N |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83024200 |
|---|
| eCl@ss 5.1.4 | 23300601 |
|---|
