Flansch-Verfahrschlitten GN 146.13 basieren auf Flansch-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt. Bohrungen mit der Bezeichnung G sind mit Gleiteinsätzen ausgestattet.
Über die Schraubstelle z kann das Laufspiel der Führungsbohrung d1 eingestellt oder der Verfahrschlitten nach erfolgter Verstellung geklemmt werden.
Wenn die Klemmung schnell und werkzeuglos erfolgen soll, kann die Zylinderschraube durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Technische Daten
| Bohrung d1 (ohne Gleiteinsatz) | B 40 |
|---|
| k Klemmlänge | 56 |
|---|
| Kennziffer | 2 - mit Edelstahl-Zylinderschraube ISO 4762 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d2 | 8,5 |
|---|
| d3 Befestigungsschraube am Mitnehmer | M 5 |
|---|
| l1 | 83 |
|---|
| l2 | 56 |
|---|
| m | 42 |
|---|
| t | 10 |
|---|
| x | 78 |
|---|
| y1 | 108 |
|---|
| y2 | 82 |
|---|
| z Schraubstelle | M10-35 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z l3 | 78 | 92 |
|---|
| d1 | B - Bohrung |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,438 kg |
|---|

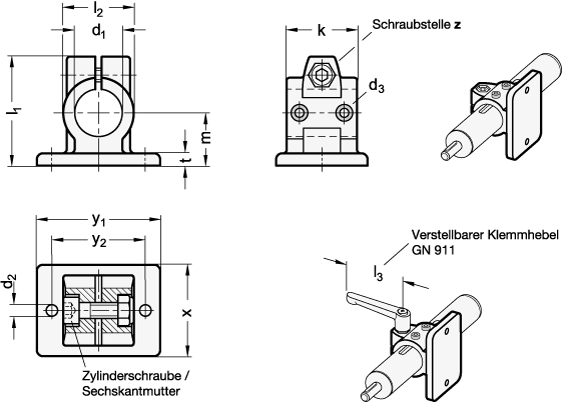

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 146.13 |
|---|
| Bestellbezeichnung | GN 146.13-B40-56-2-SW |
|---|
| EAN | 4045525780989 |
|---|
| Ganter-Bezeichnung | Flansch-Verfahrschlitten, Aluminium, mit 2 Befestigungsbohrungen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
