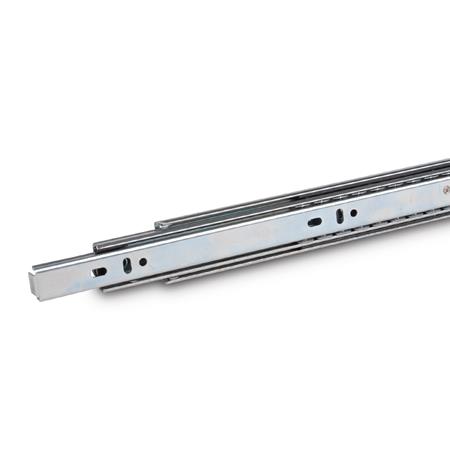

Teleskopschienen GN 1408 werden vertikal und paarweise verbaut. Der Hub erreicht ≈ 100 % der Nennlänge l1 (Vollauszug).
Die Teleskopschienen werden im Paar geliefert. Der Einbau kann aufgrund der Mechanik beliebig links- oder rechtsseitig am Auszug erfolgen.Die Erreichbarkeit aller Montagebohrungen wird durch Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhanden sein, es sind jedoch nur die Montagebohrungen abgebildet.
Technische Daten
| Länge l1 | 350 |
|---|
| Form | F - mit Stoppgummi, Arretierung hinten, Trennfunktion |
|---|
| Kennziffer | 1 - Befestigung über Durchgangsbohrungen |
|---|
| Oberfläche | ZB - verzinkt, blau passiviert |
|---|
| Werkstoff | ST - Stahl |
|---|
| l2 Hub | 350 |
|---|
| l3 | 700 |
|---|
| Fs pro Paar in N bei 10.000 Zyklen | 220 |
|---|
| bei 100.000 Zyklen | 180 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,815 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 1408 |
|---|
| Bestellbezeichnung | GN 1408-350-F-1-ZB |
|---|
| EAN | 4045525535077 |
|---|
| Ganter-Bezeichnung | Teleskopschienen mit Vollauszug, Belastbarkeit bis 250 N |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83024200 |
|---|
| eCl@ss 5.1.4 | 23300690 |
|---|
