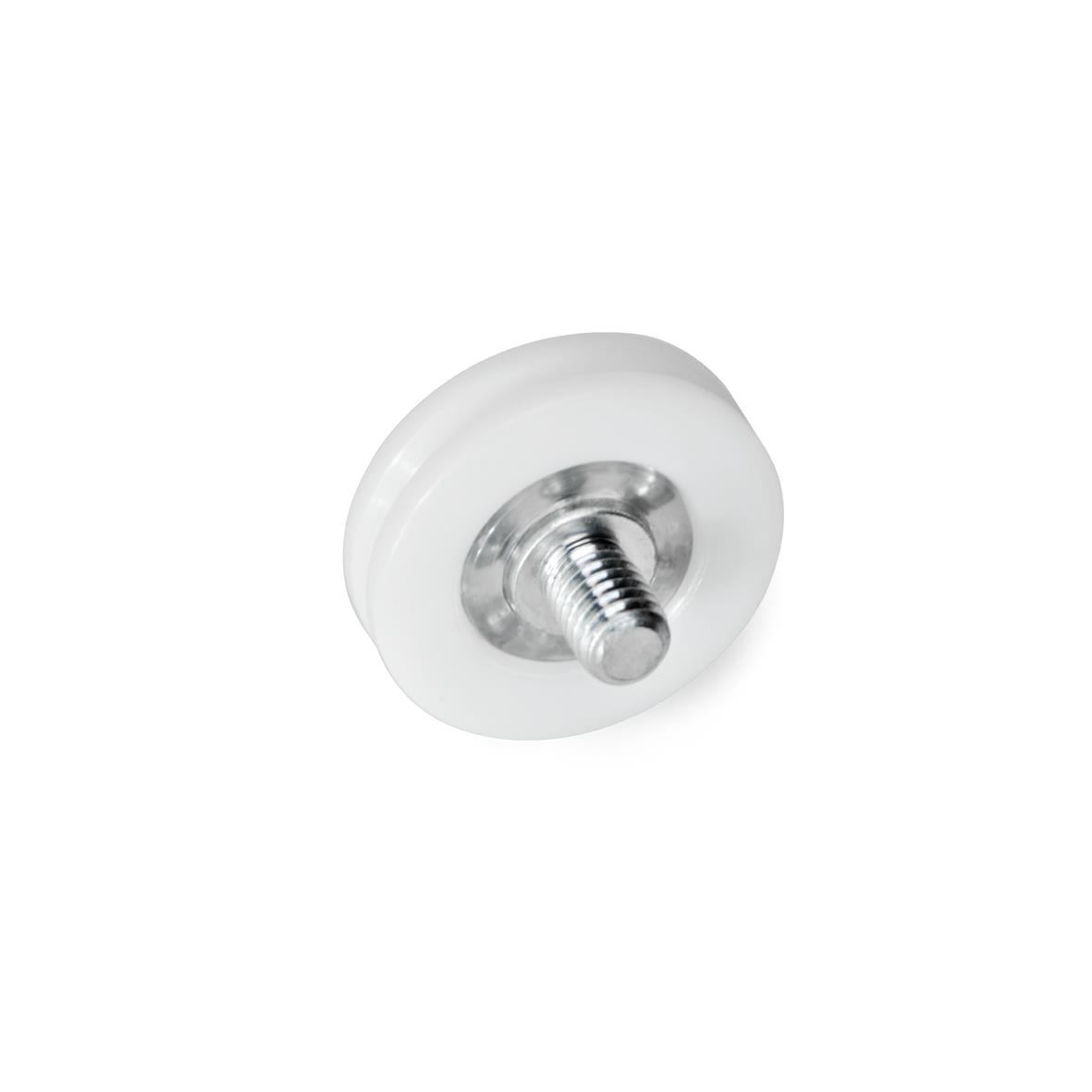

Laufrollen GN 753 eignen sich zum Führen, Lagern oder Tragen von kleineren Lasten. Außerdem können mit ihnen individuelle Laufrollenführungen erstellt werden.
Bei der in der Tabelle angegebenen radialen Belastbarkeit erreichen die Laufrollen eine Laufleistung von mindestens einer Million Umdrehungen. Ein Einsatz der Laufrollen unter axialer Belastung sollte generell vermieden werden.
Technische Daten
| Durchmesser d1 | 19 |
|---|
| Gewinde d3 | M 6 |
|---|
| Form | KF - keilförmig |
|---|
| Kennziffer | 2 - Bolzen mit Außengewinde |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 Bohrung Form ZL | B 5 |
|---|
| Durchmesser | B 5 |
|---|
| d4 Form ZL | 8,2 |
|---|
| d5 | 17 |
|---|
| d6 | 17 |
|---|
| d7 | 24 |
|---|
| d8 | 3,5 |
|---|
| b | 6 |
|---|
| r1 | 5 |
|---|
| r2 | 1,75 |
|---|
| r3 | 0,6 |
|---|
| Belastbarkeit radial in N bei max. 300 U/min. Form ZL | 49 |
|---|
| Form KV | 49 |
|---|
| Form KK Form KF Form KR | 39 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,006 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 753 |
|---|
| Bestellbezeichnung | GN 753-19-M6-KF-2 |
|---|
| EAN | 4045525796133 |
|---|
| Ganter-Bezeichnung | Laufrollen, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83022000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
