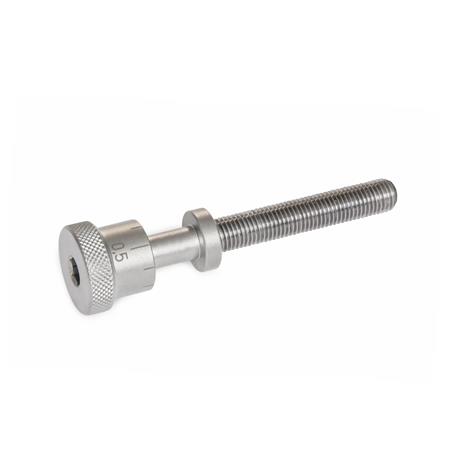

Stellschrauben GN 827 werden in Verbindung mit Lagerböcken GN 828 für einfache Zustell- und Positionieraufgaben eingesetzt.
An Bearbeitungs- und Montageeinrichtungen, an denen Aufnahmen und Vorrichtungen wiederkehrend gewechselt werden müssen, erlaubt die Kombination von Stellschrauben GN 827, Rändelmuttern GN 827.1 und Lagerböcken GN 828 der Formen UA und UB besonders einfache Wechselvorgänge, ohne dabei einmal festgelegte Einstellungen zu verlieren.
Technische Daten
| Werkstoff | NG - Edelstahl |
|---|
| d1 | M 8 x 1 |
|---|
| l1 | 45 |
|---|
| Kennzeichen | S - mit Standard-Skala 0...0,5, 10 Teilstriche |
|---|
| d2 | 8 |
|---|
| d3 | 14 |
|---|
| d4 | 20 |
|---|
| l2 | 12,1 |
|---|
| l3 | 16 |
|---|
| l4 | 3,9 |
|---|
| s | 6 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,051 kg |
|---|

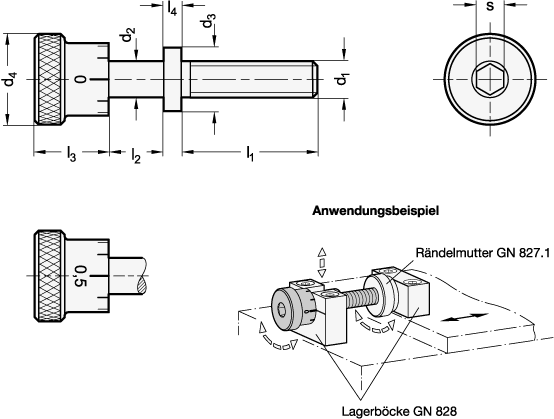

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 827 |
|---|
| Bestellbezeichnung | GN 827-M8X1-45-NG-S |
|---|
| EAN | 4045525575615 |
|---|
| Ganter-Bezeichnung | Stellschrauben, für Lagerböcke GN 828, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181562 |
|---|
| eCl@ss 5.1.4 | 23110690 |
|---|
