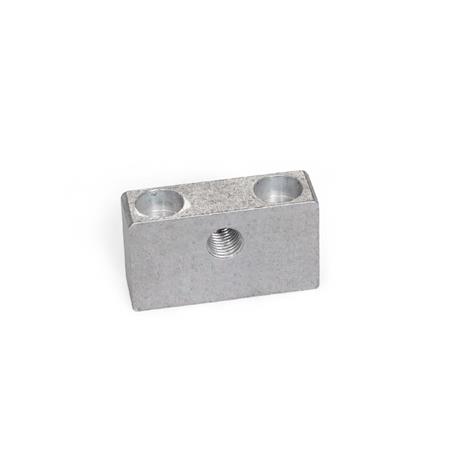

Lagerböcke GN 828 werden in Verbindung mit Stellschrauben GN 827 für einfache Zustell- und Positionieraufgaben eingesetzt.
An Bearbeitungs- und Montageeinrichtungen, an denen Aufnahmen und Vorrichtungen wiederkehrend gewechselt werden müssen, erlaubt die Kombination von Stellschrauben GN 827, Rändelmuttern GN 827.1 und Lagerböcken GN 828 der Formen UA und UB besonders einfache Wechselvorgänge, ohne dabei einmal festgelegte Einstellungen zu verlieren.
Am Gegenstück kann die Form A oder ein bereits vorhandenes Gewinde in der Vorrichtungsplatte verwendet werden.
Technische Daten
| Werkstoff | AM - Aluminium |
|---|
| d1 Gewinde (Form A) | M 6 x 1 |
|---|
| h1 (Form A) | 5 |
|---|
| Form | A - mit Gewinde, Montage von oben |
|---|
| b | 10 |
|---|
| d2 | 4,5 |
|---|
| h2 | 6 |
|---|
| h4 | 1,6 |
|---|
| Länge l | 35 |
|---|
| m | 22 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,007 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 828 |
|---|
| Bestellbezeichnung | GN 828-M6X1-A-5-AM |
|---|
| EAN | 4045525575424 |
|---|
| Ganter-Bezeichnung | Lagerböcke, für Stellschrauben GN 827, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76169990 |
|---|
| eCl@ss 5.1.4 | 23110890 |
|---|
