Teleskopschienen GN 1440 werden vertikal und paarweise verbaut. Der Hub erreicht ≈100 % der Nennlänge l1 (Vollauszug). Patentierte Kunststoff-Kugelkäfige sorgen für einen besonders ruhigen Lauf der Schiene.
Teleskopschienen in versch. Formen, z.B. mit und ohne Verriegelung, lassen sich frei kombinieren, weshalb die GN 1440 nicht im Paar sondern einzeln geliefert wird. Dank des symmetrischen Aufbaus kann der Einbau aller Formen beliebig links- oder rechtsseitig am Auszug erfolgen.
Die Erreichbarkeit aller Montagebohrungen wird durch Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhanden sein, es sind jedoch nur die Montagebohrungen abgebildet.
Technische Daten
| Länge l1 | 600 |
|---|
| Form | K - mit Stoppgummi, Verriegelung vorne |
|---|
| Kennziffer | 1 - Befestigung über Durchgangsbohrungen |
|---|
| Oberfläche | ZB - verzinkt, blau passiviert |
|---|
| Werkstoff | ST - Stahl |
|---|
| l2 Hub | 610 |
|---|
| l3 | 1198 |
|---|
| Fs pro Paar in N bei 10.000 Zyklen | 2750 |
|---|
| bei 100.000 Zyklen | 1920 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 2,965 kg |
|---|

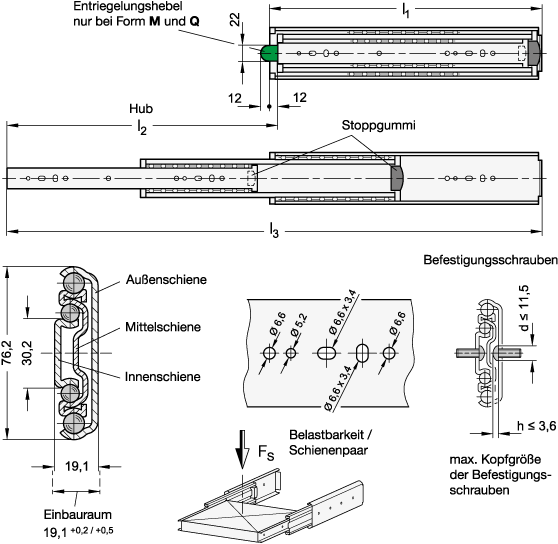

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 1440 |
|---|
| Bestellbezeichnung | GN 1440-600-K-1-ZB |
|---|
| EAN | 4045525412316 |
|---|
| Ganter-Bezeichnung | Teleskopschienen mit Vollauszug, Belastbarkeit bis 3250 N |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83024200 |
|---|
| eCl@ss 5.1.4 | 23300601 |
|---|
