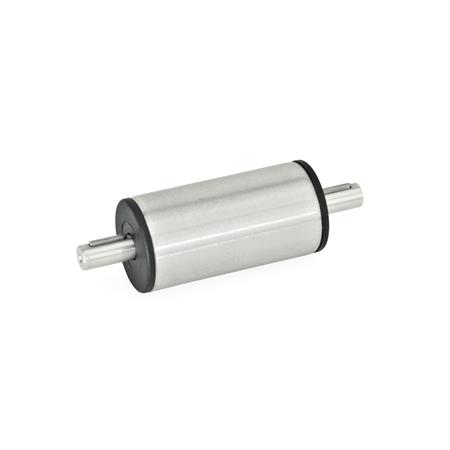

Übertragungseinheiten GN 391 werden in der Regel in Verbindung mit Lineareinheiten eingesetzt. Sie dienen dazu, die Drehbewegung zur Betätigung der Lineareinheiten an eine andere oder weitere Stelle zu übertragen.
Ein Sonderfall stellt die Übertragungseinheit mit der Standardlänge l1 dar: Sie dient dazu, zusammen mit einem Winkelgetriebe, die Betätigungsachse für die Lineareinheit (Handrad) um 90° zu drehen.
Wie bei den Lineareinheiten können digitale Stellungsanzeiger angebaut werden.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Durchmesser d1 | 30 |
|---|
| Länge l1 | 60 |
|---|
| Übertragungseinheiten | 55 ... 2000 |
|---|
| d2 | 8 |
|---|
| l2 | 16 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,184 kg |
|---|

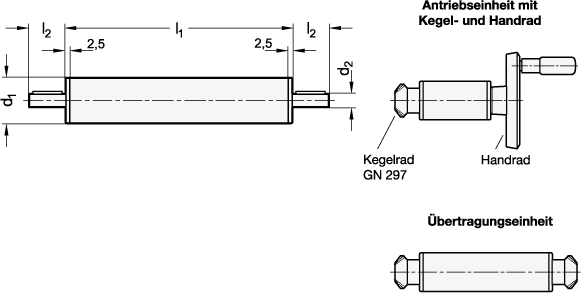

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 391 |
|---|
| Bestellbezeichnung | GN 391-30-60-NI |
|---|
| EAN | 4045525672536 |
|---|
| Ganter-Bezeichnung | Antriebs-/ Übertragungseinheiten, Stahl, Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879059 |
|---|
| eCl@ss 5.1.4 | 23029090 |
|---|
