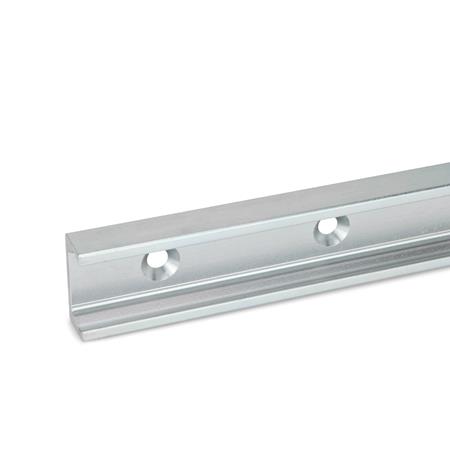

Laufschienen GN 2422 werden zusammen mit Rollenläufern GN 2424 bzw. Laufrollen GN 2426 zu Laufrollenführungen aufgebaut. Diese platzsparenden Einheiten dienen z. B. zur Lagerung von Schiebetüren oder werden im Maschinen- und Vorrichtungsbau für das Verfahren von Anlagenteilen in linearer Richtung eingesetzt.
Die Systeme zeichnen sich durch hohe Stabilität und Laufruhe, auch bei höheren Verfahrgeschwindigkeiten aus. Dank der möglichen Kombination von Fest- und Loslagerlaufschienen stellen sie keine besonderen Anforderungen an die Umgebungskonstruktion und erlauben so den Ausgleich von Parallelitätsfehlern. Bei den Formen UT / XT gehören Flachkopfschrauben mit entsprechend niedrigem Kopf zum Lieferumfang.
Technische Daten
| Höhe h1 | 18 |
|---|
| Länge der Schiene l1 | 400 |
|---|
| Bohrungsabstand m1 | 40 |
|---|
| Form | XV - Festlagerlaufschiene, Montagebohrung mit Kegelsenkung |
|---|
| Werkstoff | VS - Vergütungsstahl |
|---|
| b1 | 8,3 |
|---|
| d1 | 4,5 |
|---|
| d2 | 5 |
|---|
| d3 | M 4 |
|---|
| d4 | 9,5 |
|---|
| l2 | 8 |
|---|
| m2 | 80 |
|---|
| s1 | 2,8 |
|---|
| s2 | 0,8 |
|---|
| sw | T20 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,220 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 2422 |
|---|
| Bestellbezeichnung | GN 2422-18-400-40-XV |
|---|
| EAN | 4045525961159 |
|---|
| Ganter-Bezeichnung | Laufschienen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83024900 |
|---|
| eCl@ss 5.1.4 | 23300202 |
|---|
