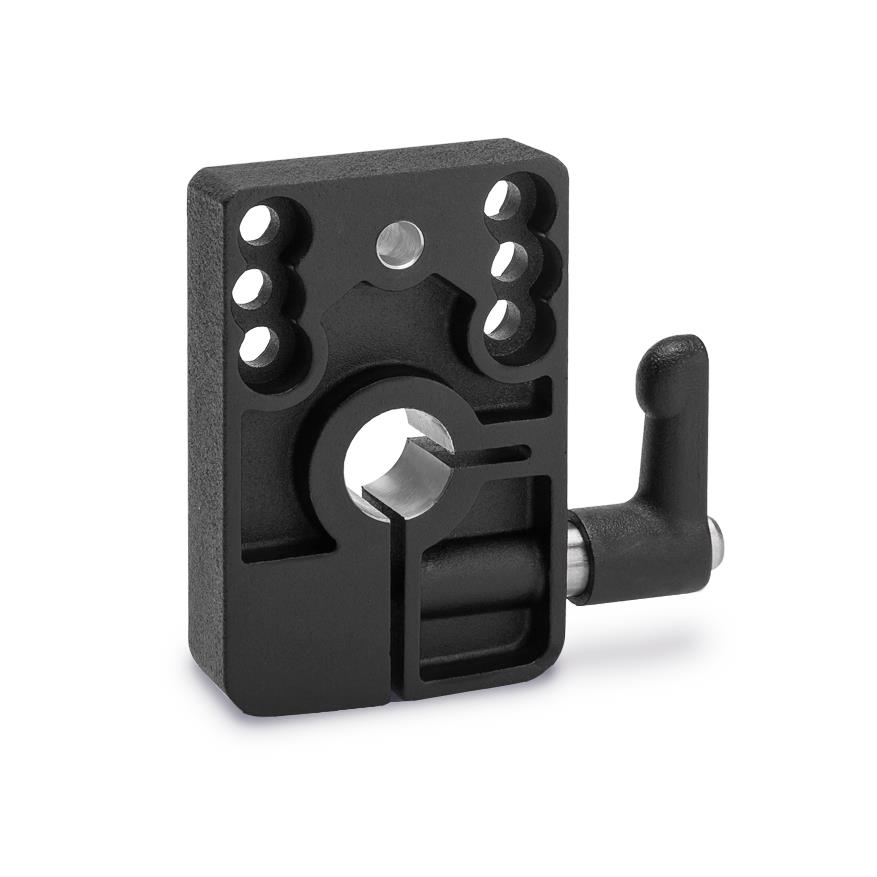

Mit Klemmplatten GN 9734 lassen sich die Spindeln von konfigurierbaren Lineareinheiten nach erfolgter Verstellung fixieren.
Dabei wird der Bohrungsdurchmesser der Klemmplatte mittels Klemmhebel soweit reduziert, dass der Spindelzapfen der Lineareinheit geklemmt und ein unbeabsichtigtes Verstellen der angefahrenen Position verhindert wird.
Über den beiliegenden Spiralspannstift wird die Klemmplatte mit der Drehmomentstütze verbunden und gegen Verdrehen gesichert. Ist an der Lineareinheit wie im Montagebeispiel dargestellt kein Stellungsanzeiger verbaut wird Form A empfohlen.
Technische Daten
| Durchmesser d1 | 40 |
|---|
| Form | B - für elektronische Stellungsanzeiger |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| b | 48 |
|---|
| d2 | 12 |
|---|
| Form B | 73 |
|---|
| l3 | 24,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,040 kg |
|---|

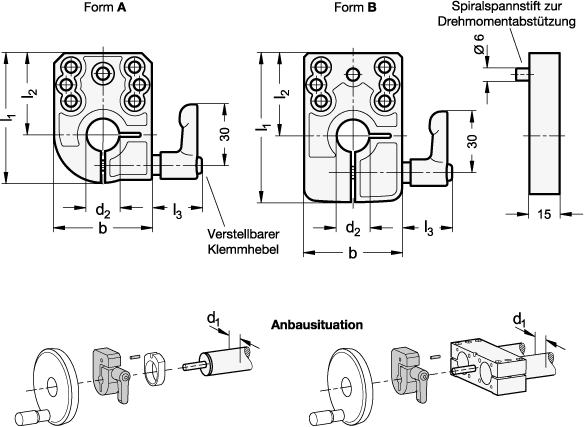

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 9734 |
|---|
| Bestellbezeichnung | GN 9734-40-B |
|---|
| EAN | 4045525808270 |
|---|
| Ganter-Bezeichnung | Klemmplatten, Zink-Druckguss, für konfigurierbare Lineareinheiten |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 79070000 |
|---|
| eCl@ss 5.1.4 | 23309290 |
|---|
