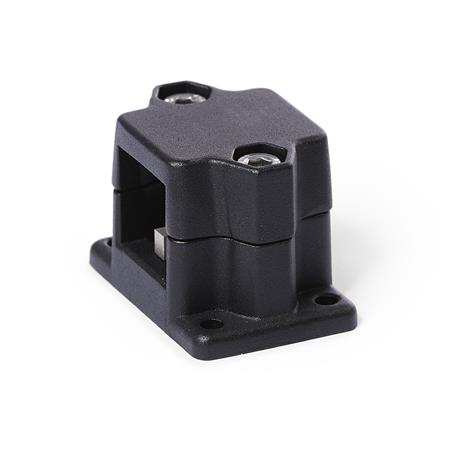

Flansch-Verfahrschlitten GN 147.1 basieren auf Flansch-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt.
Über die Schraubstellen z kann das Laufspiel der Führungsbohrung d1 / s eingestellt oder der Verfahrschlitten nach erfolgter Verstellung geklemmt werden.
Wenn die Klemmung schnell und werkzeuglos erfolgen soll, können die Zylinderschrauben durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Technische Daten
| Vierkant s | V 30 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Kennziffer | 2 - mit 2 Edelstahl-Zylinderschrauben ISO 4762 |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d2 | 6,5 |
|---|
| d3 Befestigungsschraube am Mitnehmer | M 4 |
|---|
| k Klemmlänge | 50 |
|---|
| l1 | 53 |
|---|
| l2 | 68 |
|---|
| m | 30 |
|---|
| t | 7 |
|---|
| x1 | 50 |
|---|
| x2 | 35 |
|---|
| y1 | 75 |
|---|
| y2 | 60 |
|---|
| z Schraubstellen | M8-40 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z l3 | 63 | 78 |
|---|
| Bildvarianten | V - Vierkant |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,221 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 147.1 |
|---|
| Bestellbezeichnung | GN 147.1-V30-2-SW |
|---|
| EAN | 4045525657717 |
|---|
| Ganter-Bezeichnung | Flansch-Verfahrschlitten für Lineareinheiten, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 23309290 |
|---|
