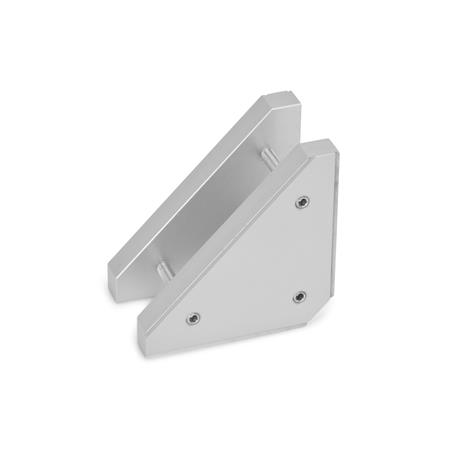

Mit Verbindungssätzen GN 900.3 werden zwei Verstellschlitten GN 900 so miteinander verbunden, dass eine X-Z Achsenkonfiguration entsteht.
Die Montage erfolgt dabei über zwei Verbindungsplatten so, dass keinerlei Befestigungsbohrungen in den Schlitten selbst erforderlich sind. Gleichzeitig kann der gesamte Verstellschlitten der Z-Achse in einem
begrenzten Bereich (senkrecht zur Z-Achse) verschoben werden.
Bei der Schlittenanordnung der Z-Achse parallel zur Bezugsachse (Form P) wird eine Zusatzplatte (einschließlich Befestigungssatz, Fixierplättchen und Zylinderschrauben) benötigt. Diese ist komplett im Lieferumfang enthalten.
Das Fixierplättchen dient der 90° Ausrichtung der Z-Achse und Justierung der Zusatzplatte (Form P).
Alle zur Montage benötigten Einzelteile gehören zum Lieferumfan
Technische Daten
| Breite b | 80 |
|---|
| Länge l1 | 80 |
|---|
| Form | S - Direktmontage der Z-Achse über Verbindungsplatte |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d1 Gewindestifte DIN 913 | M 6 |
|---|
| d2 Zylinderschrauben DIN 912 | M 4 |
|---|
| l2 | 105 |
|---|
| l3 | 52 |
|---|
| l4 | 13 |
|---|
| s | 12 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,277 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 900.3 |
|---|
| Bestellbezeichnung | GN 900.3-80-80-S |
|---|
| EAN | 4045525542488 |
|---|
| Ganter-Bezeichnung | Verbindungssätze X-Z, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84798997 |
|---|
| eCl@ss 5.1.4 | 23309211 |
|---|
