Mit Befestigungssätzen GN 900.1 werden die Verstellschlitten GN 900 maschinenseitig montiert.
Die Befestigung erfolgt außerhalb des Schlittens. Gleichzeitig kann der Innenschlitten in einem begrenzten Bereich verschoben werden.

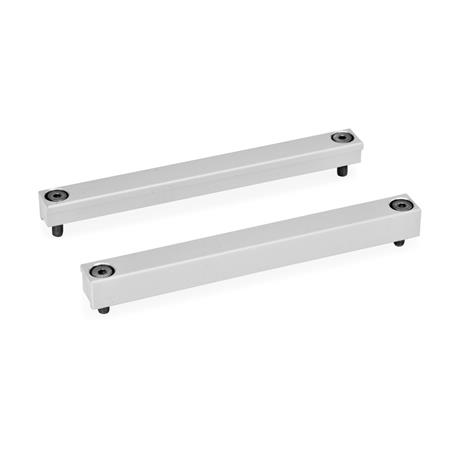

Ein Befestigungssatz GN 900.1 besteht aus zwei Befestigungsschienen. Vier Edelstahl-Zylinderschrauben gehören zum Lieferumfang.
Technische Daten
| Breite b | 30 |
|---|
| Länge l1 | 41 |
|---|
| Form | A - mit Bohrung für Zylinderschraube |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d1 für Zylinderschrauben DIN 912 | 2,7 |
|---|
| d2 | M 2,5 |
|---|
| h | 4,2 |
|---|
| l2 | 35,4 |
|---|
| l3 | 41 |
|---|
| l4 | 35,4 |
|---|
| l5 | 6,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,007 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 900.1 |
|---|
| Bestellbezeichnung | GN 900.1-30-41-A |
|---|
| EAN | 4045525511712 |
|---|
| Ganter-Bezeichnung | Befestigungssätze, Aluminium |
|---|
| Zolltarifnummer | 84798997 |
|---|
| eCl@ss 5.1.4 | 23309211 |
|---|
