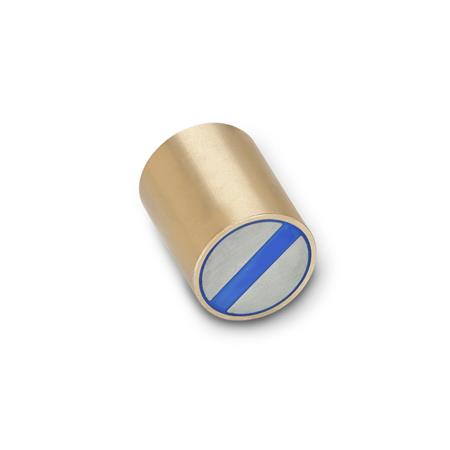

Haltemagnete GN 54.1 bilden in Kombination mit dem Gehäuse aus Messing, den Eisenpolen und der Isolation aus Kunststoff, ein System, welches den Magnet schirmt, extrem verstärkt und den magnetischen Fluss optimal auf die Haftfläche umleitet.
Dieser besondere Aufbau ist auch unter der Bezeichnung „Sandwich-Magnet“ oder „Polschuh-Magnet“ bekannt.
Befestigen lassen sich die Haltemagnete einfach und sicher durch Pressen, Schrumpfen oder Kleben.
k1 ist das max. Maß, um das der Haltemagnet ohne Verlust seiner Eigenschaften gekürzt werden kann.
Beim direkten Einbau dieses Haltemagneten in Stahlteile entsteht ein magnetischer Kurzschluss, der zu einer Haftkraftverringerung von bis zu 15 % führt. Um dies zu vermeiden, sollte der Abstand k2 zwischen Messinggehäuse und Stahlteil bzw. Einbaubohrung eingehalten werden. Der Abstand ist ebenso einzuhalten, wenn der Haltemagnet gekürzt wird.
Technische Daten
| Magnetwerkstoff | ND - NdFeB |
|---|
| Durchmesser d | 16 |
|---|
| h | 20 |
|---|
| k1{Sp:s} | 2 |
|---|
| k2{Sp:s} | 3 |
|---|
| Nennhaftkräfte in N SC | 125 |
|---|
| ND | 150 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,030 kg |
|---|

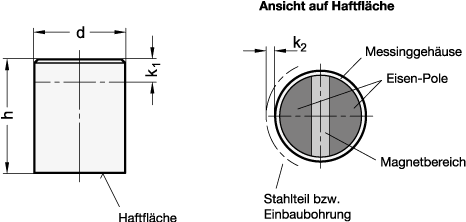

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 54.1 |
|---|
| Bestellbezeichnung | GN 54.1-ND-16 |
|---|
| EAN | 4045525664715 |
|---|
| Ganter-Bezeichnung | Haltemagnete, Stabform, ohne Bohrung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 85051110 |
|---|
| eCl@ss 5.1.4 | 21020801 |
|---|
