Haltescheiben GN 70 werden als Gegenstück zu Haltemagneten verwendet, wenn diese in Verbindung mit nichtmagnetischen Werkstoffen eingesetzt werden.
Die Form B verhindert dabei ein Abrutschen der Magnete, da die Haftkräfte meist größer sind als die erreichbaren Querkräfte welche durch die vorliegenden Reibpartner hervorgerufen werden.
Die Haltescheiben lassen sich mit Senkschrauben z. B. DIN 7991, aber auch mit handelsüblichen Holz- oder Blechsenkschrauben befestigen.
Technische Daten
| Durchmesser d1 | 12 |
|---|
| Form | A - flach, ohne Anschlagkante |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | 3,5 |
|---|
| d3 | 6,5 |
|---|
| s | 2 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,001 kg |
|---|

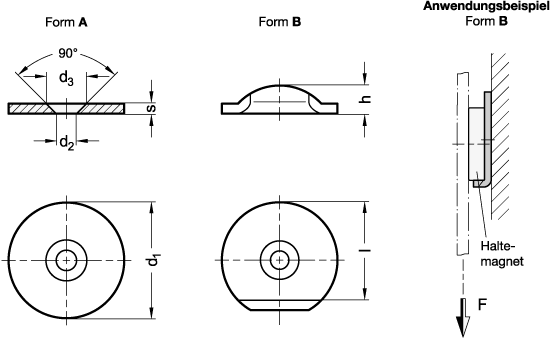

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 70 |
|---|
| Bestellbezeichnung | GN 70-12-A-ST |
|---|
| EAN | 4045525910546 |
|---|
| Ganter-Bezeichnung | Haltescheiben, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 72125090 |
|---|
| eCl@ss 5.1.4 | 23090190 |
|---|
