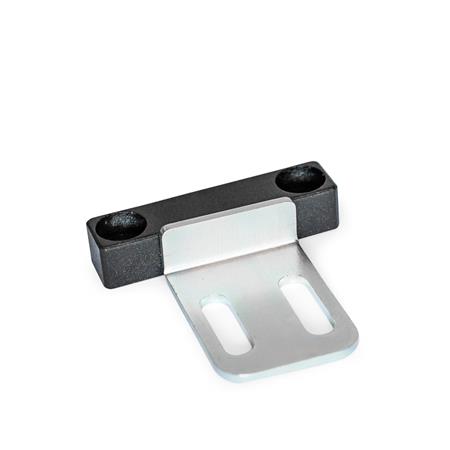

Magnetverschlüsse GN 4470 halten Klappen und Türen bzw. Schiebetüren geschlossen und zeichnen sich durch ihren kompakten Aufbau aus. Die gummierte Haftfläche reduziert die Lärmentwicklung und verhindert Beschädigungen am Gegenstück.
Die Anschlagbleche für verschiedenste Einbausituationen erweitern die Anwendungsmöglichkeiten und werden z. B. auch dann eingesetzt, wenn Magnetverschlüsse in Verbindung mit nichtmagnetischen Gegenstücken verwendet werden sollen.
Bei Magnetverschlüssen der Formen A1 und A2 muss bei der Montage eine vollflächige Auflage im Bereich der Verschlussplatte gewährleistet sein.
Technische Daten
| l1 | 50 |
|---|
| Form | C1 - Haftfläche seitlich, mit Bohrung |
|---|
| Kennzeichen | L3 - mit Anschlagblech, L-Profil, mit Langloch, verlängert |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Magnetwerkstoff | ZD - Zink-Druckguss |
|---|
| b | 7 |
|---|
| Gewinde d1 | 5,5 |
|---|
| h1 | 10 |
|---|
| k | 4,6 |
|---|
| l2 Form A1 / C1 | 12 |
|---|
| l3 | 24 |
|---|
| m1 | 38 |
|---|
| s1 | 0,5 |
|---|
| Nennhaftkräfte in N | 30 |
|---|
| d3 | 5,5 |
|---|
| h2 | 12 |
|---|
| L3 / Z3 | 38 |
|---|
| l7 | 13 |
|---|
| l8 | 28 |
|---|
| m4 | 16 |
|---|
| s3 | 2 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,046 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 4470 |
|---|
| Bestellbezeichnung | GN 4470-50-C1-L3-SW |
|---|
| EAN | 4045525574779 |
|---|
| Ganter-Bezeichnung | Magnetverschlüsse, mit gummierter Haftfläche |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 85051110 |
|---|
| eCl@ss 5.1.4 | 21020801 |
|---|
