Haltemagnete GN 50.45 bilden in Kombination mit dem Edelstahlgehäuse und dem Kunststoffring / Isolationsring ein System, welches den Magnet schirmt, verstärkt und den magnetischen Fluss optimal auf die Haftfläche umleitet.
Um die magnetischen Eigenschaften nicht negativ zu beeinflussen, sollten die Befestigungsschrauben aus einem unmagnetischen Werkstoff wie z. B. Edelstahl, Messing oder Kunststoff bestehen.
Technische Daten
| Magnetwerkstoff | HF - Hartferrit |
|---|
| Durchmesser d1 | 40 |
|---|
| h | 8 |
|---|
| d2 (HF) | 5,5 |
|---|
| Toleranzen HF | +0,2/-0,1 |
|---|
| d4 | 12,5 |
|---|
| Nennhaftkräfte in N HF | 72 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,052 kg |
|---|

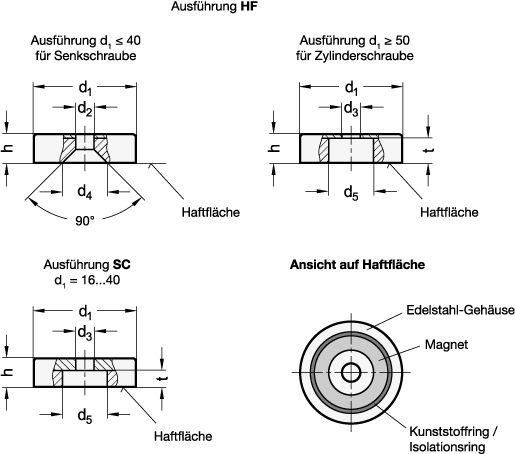

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 50.45 |
|---|
| Bestellbezeichnung | GN 50.45-HF-40-8-5,5 |
|---|
| EAN | 4045525663947 |
|---|
| Ganter-Bezeichnung | Haltemagnete, Gehäuse Edelstahl, mit Bohrung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 85051190 |
|---|
| eCl@ss 5.1.4 | 21020801 |
|---|
