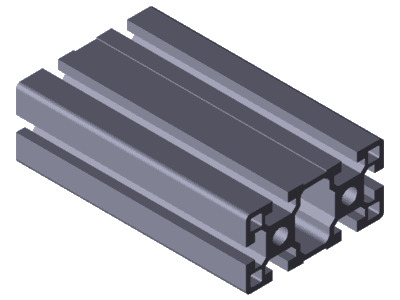

STREBENPROFIL 45X90 M16/-
Maximallänge: 6000 mm
Länge in mm:
Preis: 0.00 €
+ Bearbeitungskosten Sägeschnitt
€
Gesamtpreis: € zzgl. 19% MwSt. zzgl. Versand: Ab Werk
WICHTIG! Prüfen Sie die Eingaben auf Richtigkeit.
Sobald die Bestellung ausgelöst ist können die Eingaben nicht mehr geändert werden und der Artikel kann nicht storniert werden.
Technische Daten
| Merkmal | Wert |
|---|---|
| Lieferzustand | Profilbearbeitung |
| Querschnitt | 45x90 |
| Rastermaß [mm] | 45 |
| Profilnut | 10 |
| Abmessungen | 45x90 |
| Offene Nuten | 6 |
| Profiltyp | Standard |
| Farbe | Natur |
| Länge max [L max] [mm] | 6000 |
| Länge min [L min] [mm] | 120 |
| Masse [m] [kg] | 4,2 |
| Flächenträgheitsmoment in X-Richtung [lx] [cm⁴] | 124,6 |
| Flächenträgheitsmoment in Y-Richtung [ly] [cm⁴] | 32,8 |
| Profilfläche [A] [cm²] | 15,4 |
| Widerstandsmoment in X-Richtung [Wx] [cm³] | 27,7 |
| Widerstandsmoment in Y-Richtung [Wy] [cm³] | 14,6 |
| Torsionsträgheitsmoment [It] [cm⁴] | 15,4 |
| Torsionswiderstandsmoment [Wt] [cm³] | 6,61 |
| Profilbearbeitung | D17: In Nuten B/F, C/E D17V: In Nuten A/D M12, M16: In allen Kernzügen |
| Material | Aluminium, eloxiert |
| Empfohlenes Zubehör | Abdeckkappe 45x90, schwarz Abdeckkappe 45x90, signalgrau Abdeckkappe mit Loch 45x90, schwarz Abdeckkappe mit Loch 45x90, signalgrau |
Artikeldaten
| Merkmal | Wert |
|---|---|
| Hersteller | Bosch Rexroth |
| Artikelnummer | 3 842 990 303 |
| Bezeichnung | STREBENPROFIL 45X90 M16/- |
| Produktbereich | Aluminiumprofil-Baukasten › Profile und Zubehör › Strebenprofile |
Datenblatt und CAD-Daten des Herstellers erhalten Sie auf Anfrage.
