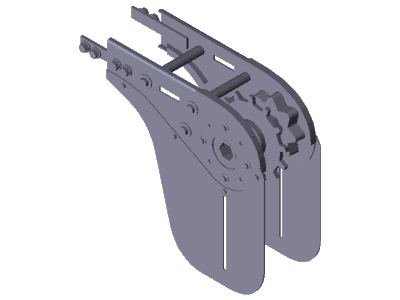

Basiseinheit STS, VFplus 120 dir.
- Reduzierte Geräuschemission durch in den Kopfantrieb geführte Gleitleisten
- Anbau des Antriebsbausatzes (Motor, Kupplung, Flansch) rechts/links möglich
- Antrieb einer parallelen Förderstrecke oder Brücke mittels standardmäßig integrierter Sechskanthohlwelle
- Kugellager aus nichtrostendem Stahl Edelstahl (1.4125), mit beidseitiger Dichtung und FDA-konformer Fettfüllung
- Seitenteile mit Befestigungsmöglichkeit zum Anbau von Haltern für Seitenführungen o. ä.
Technische Daten
| Merkmal | Wert |
|---|
| Baugröße [b] [mm] | 120 |
| Lieferumfang | Inkl. Befestigungsmaterial |
| Materialhinweis | Gehäuse: Nichtrostender Stahl 1.4301
Kettenführung: PA
Kettenrad: PA
Kugellager: Nichtrostender Stahl 1.4301/FDA
Sechskantwelle bis Baugröße 160: PA, ab Baugröße 160: Nichtrostender Stahl 1.4301 + PA
Verbinder: Nichtrostender Stahl 1.4301 |
| Effektive Kettenlänge [m] | 2x 0,2 |
| Effektive Gleitleistenlänge [m] | 0,881 |
| Erforderliches Zubehör | Antriebsbausatz
Gleitleiste: Längenermittlung |
| Empfohlenes Zubehör | Verbindungssatz Synchronantrieb
Verbindungssatz passive oder aktive Brücke |
| Gewicht [kg] | 5,12 |
Artikeldaten
| Merkmal | Wert |
|---|
| Hersteller | Bosch Rexroth |
| Artikelnummer | 3 842 547 524 |
| Bezeichnung | BASISEINHEIT 120+ STS DIRECT |
| Produktbereich | Förder- und Transfersysteme › Kettenfördersystem VarioFlow plus › VarioFlow plus Edelstahlsystem › Antriebs- und Umlenkkomponenten STS › Antrieb und Umlenkung STS |
Datenblatt und CAD-Daten des Herstellers erhalten Sie auf Anfrage.
