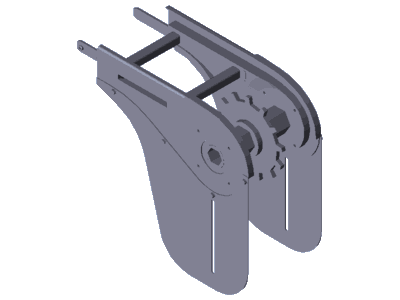

Basiseinheit AL, VFplus 160 dir.
- Basiseinheit AL direkt + Antriebsbausatz = kompletter Kopfantrieb
- Reduzierte Geräuschemission durch in den Kopfantrieb geführte Gleitleisten
- Anbau des Antriebsbausatzes (Motor, Kupplung, Flansch) rechts/links möglich
- Antrieb einer parallelen Förderstrecke oder Brücke mittels standardmäßig integrierter Sechskanthohlwelle
- Kugellager aus nichtrostendem Stahl Edelstahl (1.4125), mit beidseitiger Dichtung und FDA-konformer Fettfüllung
- Realisierung von Parallelstrecken bis auf Spaltmaß Null
- Seitenteile mit Nut zum Anbau von Haltern für Seitenführungen o. ä.
- Um ein Zurückrutschen der Kette bei Steigstrecken zu begrenzen ist der Einsatz eines Kettenspannrades erforderlich
Technische Daten
| Merkmal | Wert |
|---|
| Baugröße [b] [mm] | 160 |
| Lieferumfang | Inkl. Befestigungsmaterial |
| Materialhinweis | Gehäuse: Aluminiumdruckguss, pulverbeschichtet, silber
Kettenführung: PA
Kettenrad: PA
Kugellager: Nichtrostender Stahl 1.4301/FDA
Sechskantwelle bis Baugröße 160: PA, ab Baugröße 160: Nichtrostender Stahl 1.4301 + PA
Verbinder: Stahl, verzinkt |
| Effektive Kettenlänge [m] | 0,881 |
| Effektive Gleitleistenlänge [m] | 4x 0,2 |
| Erforderliches Zubehör | Antriebsbausatz
Gleitleiste: Längenermittlung
Motorstütze |
| Empfohlenes Zubehör | Verbindungssatz Synchronantrieb
Verbindungssatz passive oder aktive Brücke |
| Gewicht [kg] | 5,13 |
Artikeldaten
| Merkmal | Wert |
|---|
| Hersteller | Bosch Rexroth |
| Artikelnummer | 3 842 546 123 |
| Bezeichnung | BASISEINHEIT 160+ AL DIRECT |
| Produktbereich | Förder- und Transfersysteme › Kettenfördersystem VarioFlow plus › VarioFlow plus Aluminiumsystem › Antriebs- und Umlenkkomponenten AL › Antrieb und Umlenkung AL |
Datenblatt und CAD-Daten des Herstellers erhalten Sie auf Anfrage.
