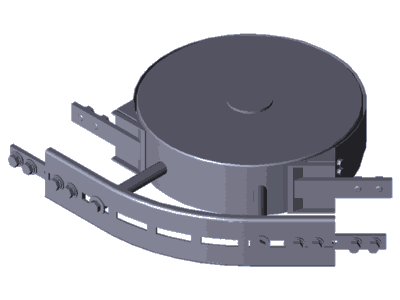

Kurvenrad STS VFplus 120 45°
- Reinigungsfreundliches Design
- Kugellager aus nichtrostendem Stahl Edelstahl (1.4125), mit beidseitiger Dichtung und FDA-konformer Fettfüllung
- Kontaktflächen zur Kette aus FDA-konformen Werkstoffen
- Keine Störkonturen oberhalb Kettenplattenniveau
- Horizontal und vertikal (für Klemmförderer) einsetzbar
Technische Daten
| Merkmal | Wert |
|---|
| Umlenkwinkel [α] [°] | 45 |
| Mass A [mm] [mm] | 240,5 |
| Baugröße [b] [mm] | 120 |
| Mass b [mm] | 377,5 |
| Lieferumfang | Inkl. Befestigungsmaterial zum Anbau an Streckenprofil STS |
| Modifikation | Weitere Ausführungen erhalten Sie auf Anfrage über unsere Modifikations-Abteilung. (COS@boschrexroth.de) |
| Materialhinweis | Gehäuse: Nichtrostender Stahl 1.4301
Kettenrad: PA, weiß
Kugellager: Nichtrostender Stahl 1.4301/FDA |
| Effektive Kettenlänge [m] | 2x 0,34 |
| Effektive Gleitleistenlänge [m] | 2x 0,44 |
| Gewicht [kg] | 4,5 |
Artikeldaten
| Merkmal | Wert |
|---|
| Hersteller | Bosch Rexroth |
| Artikelnummer | 3 842 547 120 |
| Bezeichnung | KURVENRAD 120+ STS 45° |
| Produktbereich | Förder- und Transfersysteme › Kettenfördersystem VarioFlow plus › VarioFlow plus Edelstahlsystem › Kurven STS › Kurven STS, Horizontal |
Datenblatt und CAD-Daten des Herstellers erhalten Sie auf Anfrage.
