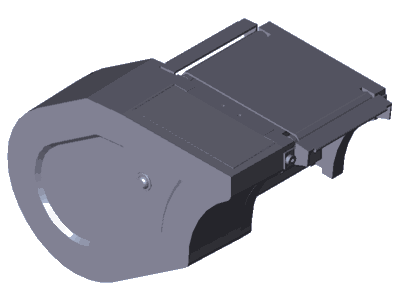

Verbindungssatz aktive Gurtbrücke VFplus 65 L
- Die aktive Gurtbrücke wird als Übergabeeinheit zur Überbrückung des Fördergrabens
- zwischen Basiseinheit und Umlenkung
- zwischen Streckenanfang bzw. -ende und einem Fremdförderer
- im Verbindungsantrieb eingesetzt - Nur für glatte und Haftreibungskette
- Die aktive Gurtbrücke wird einfach mittels Transmission (antriebs- oder umlenkseitig) angetrieben
- Geeignet für Fördergurt ab ca. 80 mm Länge (abhängig von Geschwindigkeit, Schwerpunktlage, Geometrie, Reibung zum Produkt,...)
- Anbau antriebs- und umlenkseitig möglich (L/R-Ausführung ist zu beachten)
- Für den Nassbetrieb, raue Umgebungsbedingungen oder scharfkantige Produkte nicht zulässig
- Die Last ist abhängig von der Geschwindigkeit
- Die Geschwindigkeit des angrenzenden Förderers sollte annähernd gleich sein um einen vorzeitigen Verschleiß zu verhindern
- Einfache Übertragung der Antriebskraft mittels standardmäßig in Basiseinheit oder Umlenkung integrierter Sechskanthohlwelle
- Einbau jederzeit nachträglich im Standard möglich
- Einfacher Austausch des Gurtes von oben
- Stau nicht zulässig
Technische Daten
| Merkmal | Wert |
|---|
| Baugröße [b] [mm] | 65 |
| Lieferumfang | Inkl. Befestigungsmaterial, Transmission und Schutzabdeckung |
| Material | Aluminium/Edelstahl/PA/PE/ABS/PUR |
| Gewicht [kg] | 1,6 |
Artikeldaten
| Merkmal | Wert |
|---|
| Hersteller | Bosch Rexroth |
| Artikelnummer | 3 842 558 000 |
| Bezeichnung | VERBINDUNGSSATZ VF+ 65 BRIDGE BELT L |
| Produktbereich | Förder- und Transfersysteme › Kettenfördersystem VarioFlow plus › VarioFlow plus Aluminiumsystem › Antriebs- und Umlenkkomponenten AL › Antrieb und Umlenkung AL, Brücken und Verbindungswellen AL |
Datenblatt und CAD-Daten des Herstellers erhalten Sie auf Anfrage.
