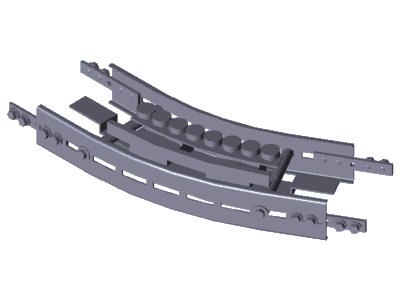

Rollenkurve horizontal STS VFplus 160 30°
- Patentierte Rollenelemente zur friktionsarmen, geräuschreduzierten Richtungsänderung der Kette
- Reinigungsfreundliches Design
- Kugellager aus nichtrostendem Stahl Edelstahl (1.4125), mit beidseitiger Dichtung und FDA-konformer Fettfüllung
- Kontaktflächen zur Kette aus FDA-konformen Werkstoffen
Technische Daten
| Merkmal | Wert |
|---|
| Umlenkwinkel [α] [°] | 30 |
| Mass A [mm] [mm] | 476,6 |
| Baugröße [b] [mm] | 160 |
| Lieferumfang | Inkl. Befestigungsmaterial zum Anbau an das Streckenprofil STS |
| Modifikation | Weitere Ausführungen erhalten Sie auf Anfrage über unsere Modifikations-Abteilung. (COS@boschrexroth.de) |
| Materialhinweis | Kugellager: Nichtrostender Stahl 1.4301/FDA
Profil: Nichtrostender Stahl 1.4301
Rollen: PA
Rollenträger: PA 66
Verbinder: Nichtrostender Stahl 1.4301 |
| Effektive Kettenlänge [m] | 2x 0,46 |
| Effektive Gleitleistenlänge [m] | 5x 0,46 |
| Erforderliches Zubehör | Gleitleiste: Längenermittlung |
| Gewicht [kg] | 3,3 |
Artikeldaten
| Merkmal | Wert |
|---|
| Hersteller | Bosch Rexroth |
| Artikelnummer | 3 842 547 123 |
| Bezeichnung | KURVE 160+ HOR STS 30°R500 |
| Produktbereich | Förder- und Transfersysteme › Kettenfördersystem VarioFlow plus › VarioFlow plus Edelstahlsystem › Kurven STS › Kurven STS, Horizontal |
Datenblatt und CAD-Daten des Herstellers erhalten Sie auf Anfrage.
