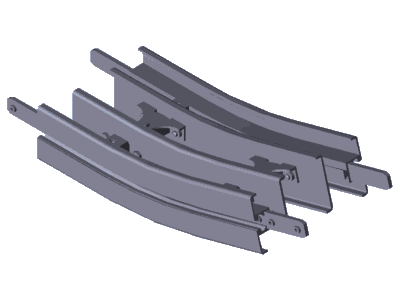

Vertikalkurve AL VFplus 160 15°
- Die Vertikalkurve dient dem Übergang von einem horizontalen Streckenabschnitt in eine Steigungsstrecke und umgekehrt
Technische Daten
| Merkmal | Wert |
|---|
| Materialhinweis | Profil: Aluminium, eloxiert
Profilverbinder: Stahl, verzinkt
Querverbinder: Aluminiumdruckguss
Stützprofil ab Baugröße 160: Nichtrostender Stahl 1.4301 |
| Umlenkwinkel [α] [°] | 15 |
| Mass A [mm] [mm] | 334,9 |
| Baugröße [b] [mm] | 160 |
| Lieferumfang | Inkl. Befestigungsmaterial zum Anbau an Streckenprofil AL |
| Hinweis | Effektive Gleitleistenlänge mit Stützprofil |
| Effektive Kettenlänge [m] | 2x 0,33 |
| Effektive Gleitleistenlänge [m] | 8x 0,33 |
| Erforderliches Zubehör | Gleitleiste: Längenermittlung |
| Gewicht [kg] | 2,27 |
Artikeldaten
| Merkmal | Wert |
|---|
| Hersteller | Bosch Rexroth |
| Artikelnummer | 3 842 547 100 |
| Bezeichnung | KURVE 160+ VERT AL 15°R500 |
| Produktbereich | Förder- und Transfersysteme › Kettenfördersystem VarioFlow plus › VarioFlow plus Aluminiumsystem › Kurven AL › Kurven AL, Vertikal |
Datenblatt und CAD-Daten des Herstellers erhalten Sie auf Anfrage.
