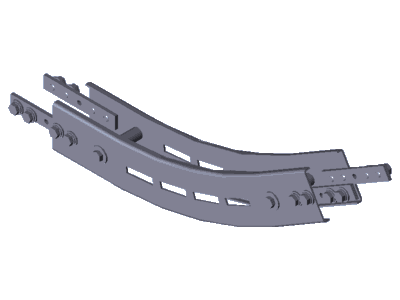

Vertikalkurve STS VFplus 65 30°
Technische Daten
| Merkmal | Wert |
|---|
| Umlenkwinkel [α] [°] | 30 |
| Mass A [mm] [mm] | 453,9 |
| Baugröße [b] [mm] | 65 |
| Lieferumfang | Inkl. Befestigungsmaterial zum Anbau an Streckenprofil STS |
| Materialhinweis | Profil: Nichtrostender Stahl 1.4301
Verbinder: Nichtrostender Stahl 1.4301 |
| Effektive Kettenlänge [m] | 2x 0,46 |
| Effektive Gleitleistenlänge [m] | 4x 0,46 |
| Erforderliches Zubehör | Gleitleiste: Längenermittlung |
| Gewicht [kg] | 2,09 |
Artikeldaten
| Merkmal | Wert |
|---|
| Hersteller | Bosch Rexroth |
| Artikelnummer | 3 842 547 137 |
| Bezeichnung | KURVE 65+ VERT STS 30°R500 |
| Produktbereich | Förder- und Transfersysteme › Kettenfördersystem VarioFlow plus › VarioFlow plus Edelstahlsystem › Kurven STS › Kurven STS, Vertikal |
Datenblatt und CAD-Daten des Herstellers erhalten Sie auf Anfrage.
