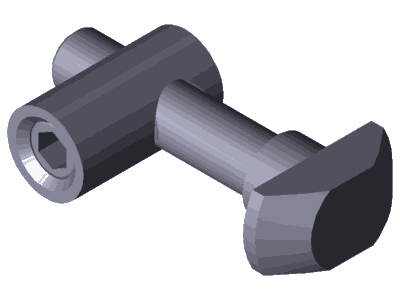

Schnellspannverbinder 0° Stahl, verzinkt N8/10
- Für rechtwinklige Verbindung zweier Profile
- Sehr gute Zugänglichkeit für Werkzeug bei der Montage
- O-Ring zur Fixierung ermöglicht Überkopfmontage
- Schnellspannverbinder kann an der Montagestelle in die Profilnut eingeschwenkt werden
- Profilbearbeitung: Sacklochbohrung DI, DB11, DB17 oder Durchgangsbohrung DI, D11, D17
- Bei Verwendung mit Radiusausgleich abweichende Bohrabstände und abweichende Belastbarkeit beachten
Technische Daten
| Merkmal | Wert |
|---|
| Profilnut | 8; 10 |
| ESD | Ja |
| Montagerichtung | 0 ° |
| Kopfform | rechteckig |
| Durchmesser D [mm] | 11 |
| Biegemoment 1 [Nm] | 70 |
| Verschiebekraft (Montage 90°) [N] | 2000 |
| Profilnut P1/P2 | 8 / 10 |
| Material | Stahl, verzinkt |
| Empfohlenes Zubehör | Abdeckkappe
Bohrvorrichtung
Radiusausgleich
Verdrehsicherung |
| Gewicht [kg] | 0,03 |
Artikeldaten
| Merkmal | Wert |
|---|
| Hersteller | Bosch Rexroth |
| Artikelnummer | 3 842 535 464 |
| Bezeichnung | SCHNELLSPANNVERBINDER N10/8 0° |
| Produktbereich | Aluminiumprofil-Baukasten › Verbindungselemente › Schnellspannverbinder |
Datenblatt und CAD-Daten des Herstellers erhalten Sie auf Anfrage.
