Rohmagnete GN 55.1 sind ungeschirmte Magnete in Scheibenform. Sie lassen sich über die Bohrung bzw. die Senkung einfach und sicher befestigen. Mit ihnen können, für den Fall dass keine geeigneten Haltemagnete oder Magnetsysteme zur Verfügung stehen, in Verbindung mit einer entsprechenden Aufnahmekonstruktion sehr spezifische Magnetsysteme aufgebaut werden.
Bei Anwendungen ohne Luftspalt haben Rohmagnete, einzeln betrachtet, immer geringere Haftkräfte als Magnetsysteme, bei denen Schirmung und Rückschluss die Kraft an der Haftfläche enorm verstärken. Je nach Luftspalt zwischen Magnet und Gegenstück, können einzelne Rohmagnete, im Gegensatz zu Magnetsystemen, aber auch deutlich höhere Haftkräfte aufweisen.
Technische Daten
| Magnetwerkstoff | SC - SmCo |
|---|
| Außendurchmesser d1 (Bohrung) | 15 |
|---|
| Innendurchmesser d2 | 8 |
|---|
| Höhe h | 3,5 |
|---|
| Nennhaftkräfte in N | 23 |
|---|
| Verpackungseinheiten | 1 |
|---|
| Außendurchmesser d1 | B - Bohrung |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,004 kg |
|---|

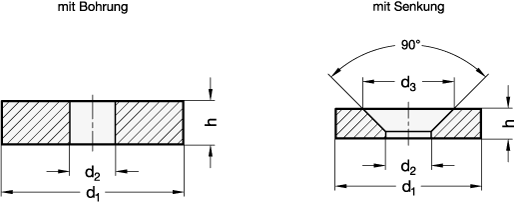

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 55.1 |
|---|
| Bestellbezeichnung | GN 55.1-SC-15-8-3,5 |
|---|
| EAN | 4045525929708 |
|---|
| Ganter-Bezeichnung | Rohmagnete, Samarium, Cobalt, Scheibenform, mit Bohrung oder Senkung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 85051110 |
|---|
| eCl@ss 5.1.4 | 21020801 |
|---|
