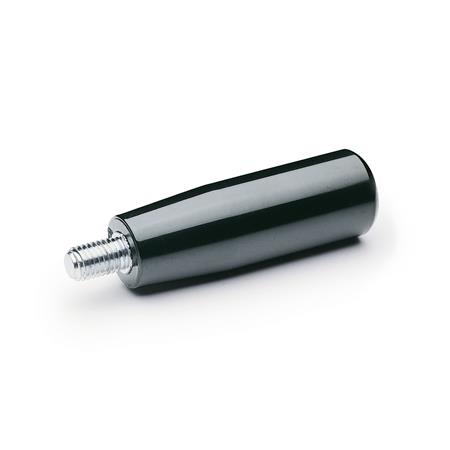

Feste Zylindergriffe GN 539 können als Handgriffe, aber auch anstelle von Kugelknöpfen an Schalthebeln verwendet werden. Statt des Gewindezapfens müssen die Hebel dann mit einem Innengewinde versehen werden.
Der Gewindezapfen dieser Zylindergriffe ragt tief in den Griffkörper hinein, dadurch ist die Bruchgefahr des Kunststoffkörpers stark gemindert.
Technische Daten
| Griffdurchmesser d1 | 18 |
|---|
| Gewinde d2 | M 6 |
|---|
| Werkstoff | KU - Kunststoff |
|---|
| d3 | 15 |
|---|
| l1 | 40 |
|---|
| l2 | 16 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,019 kg |
|---|

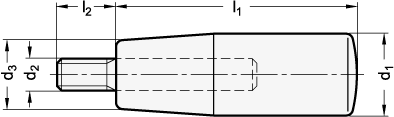

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 539 |
|---|
| Bestellbezeichnung | GN 539-18-M6 |
|---|
| EAN | 4045525285026 |
|---|
| Ganter-Bezeichnung | Feste Zylindergriffe, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010190 |
|---|
