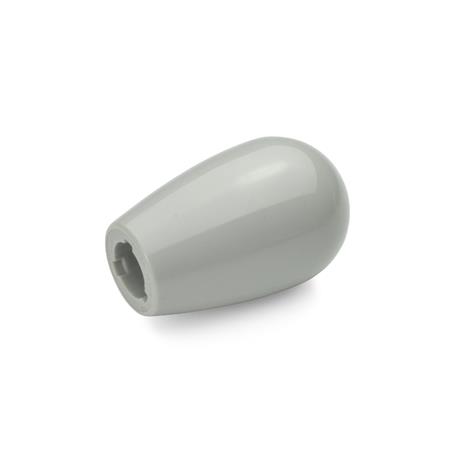

Schaltknöpfe GN 719.2 werden vielfach anstelle von Kugelknöpfen DIN 319 an Schalthebeln, Schaltstangen usw. verwendet. Durch ihre Form berücksichtigen sie ergonomische Gesichtspunkte.
Bei Verwendung der Schaltknöpfe zum Aufschlagen (mit Bohrung B) erübrigt sich ein Gewinde am Schaft. Zur Montage werden sie durch leichte Schläge mit einem Schonhammer aufgetrieben, das Schaftende soll etwas gerundet oder gefast (30°) sein. Die Knöpfe sitzen absolut vibrationsfest.
Technische Daten
| Griffdurchmesser d1 | 34 |
|---|
| Gewinde d2 | M 12 |
|---|
| Farbe | GR - grau, RAL 7040, glänzend |
|---|
| Werkstoff | KT - Kunststoff |
|---|
| d4 | 21 |
|---|
| h | 54,5 |
|---|
| t1 | 35 |
|---|
| t2 | 8 |
|---|
| t3 | 40 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,036 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 719.2 |
|---|
| Bestellbezeichnung | GN 719.2-34-M12-GR |
|---|
| EAN | 4045525068520 |
|---|
| Ganter-Bezeichnung | Schaltknöpfe, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010101 |
|---|
