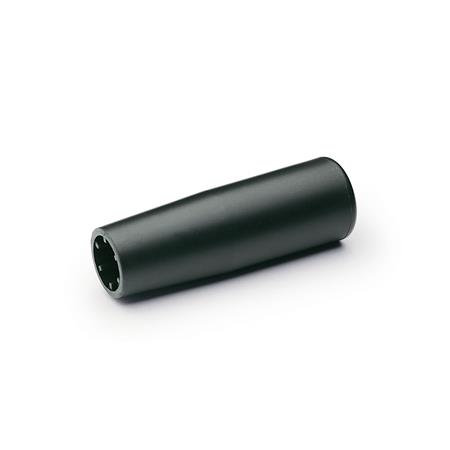

Bei Verwendung von Zylinderknöpfen GN 519.1 erübrigt sich das Gewinde am Schaft.
Zur Montage werden sie durch leichte Schläge mit einem Schonhammer aufgetrieben, das Schaftende soll leicht gerundet oder gefast (30°) sein. Die Knöpfe sitzen absolut vibrationsfest.
Technische Daten
| Griffdurchmesser d1 | 23 |
|---|
| Bohrungsdurchmesser d2 | B 12 |
|---|
| Werkstoff | PP - Kunststoff |
|---|
| d3 | 19 |
|---|
| l1 | 65 |
|---|
| l2 min. | 45 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,020 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 519.1 |
|---|
| Bestellbezeichnung | GN 519.1-23-B12 |
|---|
| EAN | 4045525269149 |
|---|
| Ganter-Bezeichnung | Zylinderknöpfe Montage durch Aufschlagen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39269097 |
|---|
| eCl@ss 5.1.4 | 23010101 |
|---|
