Charakteristisch für das Design der Umleggriffe GN 798.5 ist die abgesetzte Form, bestehend aus zwei Zylindern. Sie gibt der Hand einen ausgezeichneten Halt, insbesondere weil der Griff zum Umlegen aus der Arretierung gezogen werden muss.
Umleggriffe GN 798.5 werden eingesetzt, wenn aus Platz- oder Sicherheitsgründen der Griff zeitweilig nicht vorstehen soll.
Technische Daten
| Werkstoff | KT - Kunststoff |
|---|
| Griffdurchmesser d1 | 22 |
|---|
| Gewinde | M 6 |
|---|
| d3 | 20 |
|---|
| l1 ≈ | 80,5 |
|---|
| l2 | 19,5 |
|---|
| l3 | 6 |
|---|
| l4 ≈ | 74 |
|---|
| l5 | 10,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,084 kg |
|---|

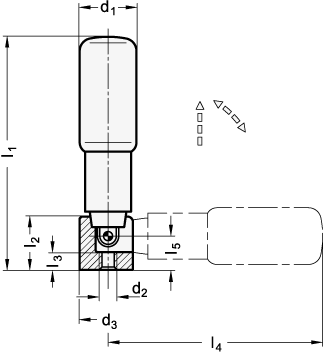

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 798.5 |
|---|
| Bestellbezeichnung | GN 798.5-KT-22 |
|---|
| EAN | 4045525375437 |
|---|
| Ganter-Bezeichnung | Umleggriffe Umlegmechanik Kunststoff / Edelstahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010190 |
|---|
