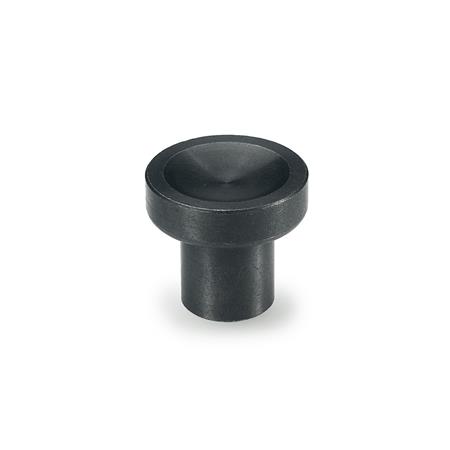

Knöpfe GN 676.1 werden als Bedienteil für Zug- oder Druckbewegungen eingesetzt. Dabei gibt die konkave Ausnehmung dem Daumen einen angenehmen Halt.
Die Ausführung mit Rändel (Form B), kann als Rändelmutter verwendet werden.
Technische Daten
| Griffdurchmesser d1 | 21 |
|---|
| Gewinde d2 | M 5 |
|---|
| Form | A - ohne Rändel |
|---|
| Werkstoff | ST - Stahl |
|---|
| d3 | 12,5 |
|---|
| h1 | 18 |
|---|
| h2 | 10,5 |
|---|
| t min. | 10 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,026 kg |
|---|

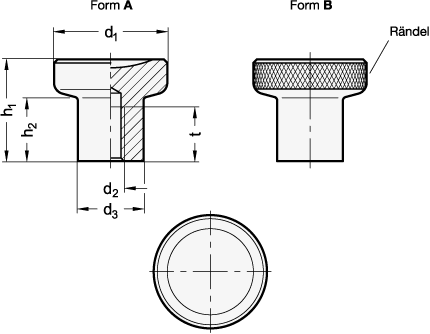

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 676.1 |
|---|
| Bestellbezeichnung | GN 676.1-21-M5-A |
|---|
| EAN | 4045525352117 |
|---|
| Ganter-Bezeichnung | Knöpfe, Stahl, brüniert |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010101 |
|---|
