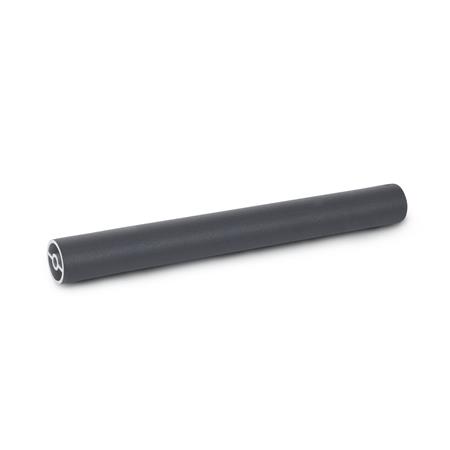

Griffrohre GN 930 mit Schraubkanal werden bei verschiedenen Rohrgriffen (z.B. GN 333) eingesetzt.
für Anwendungsfälle, bei denen keine Grifffüße erforderlich sind, bietet der Schraubkanal eine sehr wirtschaftliche Befestigungsmöglichkeit mit gewindefurchenden Schrauben. Bei denen in der Tabelle aufgeführten Längen l handelt es sich um lagermäßige Abmessungen. Lieferbar sind je nach Oberfläche, Längen bis max. 3000 mm.
Technische Daten
| Griffdurchmesser d1 | 20 |
|---|
| Länge l | 294 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d2 | 4,5 |
|---|
| für gewindefurchende Schrauben nach DIN 7500 | M 5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,102 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 930 |
|---|
| Bestellbezeichnung | GN 930-20-294-SW |
|---|
| EAN | 4045525683426 |
|---|
| Ganter-Bezeichnung | Griffrohre, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 23019101 |
|---|
