Das Design der Griffmulden GN 739 ist auf die Produktfamilie Ergostyle® abgestimmt.Sie eignen sich besonders zum Öffnen und Schließen von Schiebetüren.

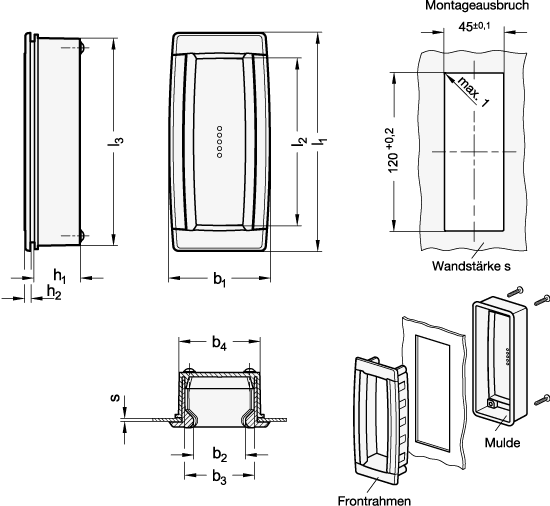

Der Montageausbruch muss gemäß der in der Skizze angegebenen Maße ausgeführt werden.
Montiert wird die Griffmulde, in dem sie zunächst an der fest verzahnten Seite in die Öffnung eingelegt und danach mit der gegenüberliegenden Seite bis zum Einklipsen der Rastelemente eingedrückt wird.
Technische Daten
| Schalenbreite l1 | 130 |
|---|
| Farbe | WS - weiß, RAL 9002, matt |
|---|
| Werkstoff | KU - Kunststoff |
|---|
| b1 | 59 |
|---|
| b2 | 31 |
|---|
| b3 | 41 |
|---|
| b4 | 48 |
|---|
| h1 | 29,5 |
|---|
| h2 | 3 |
|---|
| l2 | 100 |
|---|
| l3 | 124 |
|---|
| s | 1 ... 5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,104 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 739 |
|---|
| Bestellbezeichnung | GN 739-130-WS |
|---|
| EAN | 4045525462953 |
|---|
| Ganter-Bezeichnung | Griffmulden, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23010190 |
|---|
